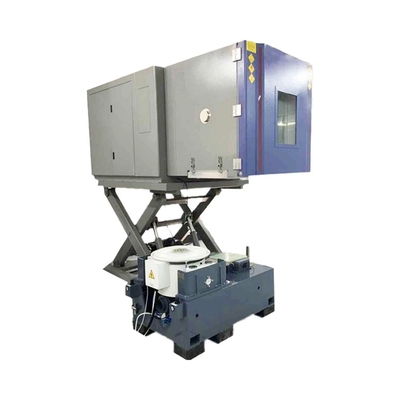

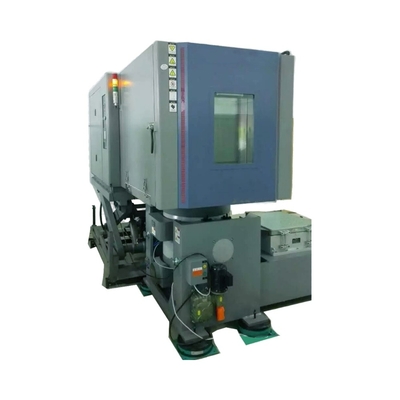

Macchina di prova di vibrazione per umidità verticale orizzontale a doppio asse per materiali aerospaziali

1Nome del prodotto e finalità

2. Caratteristiche del prodotto

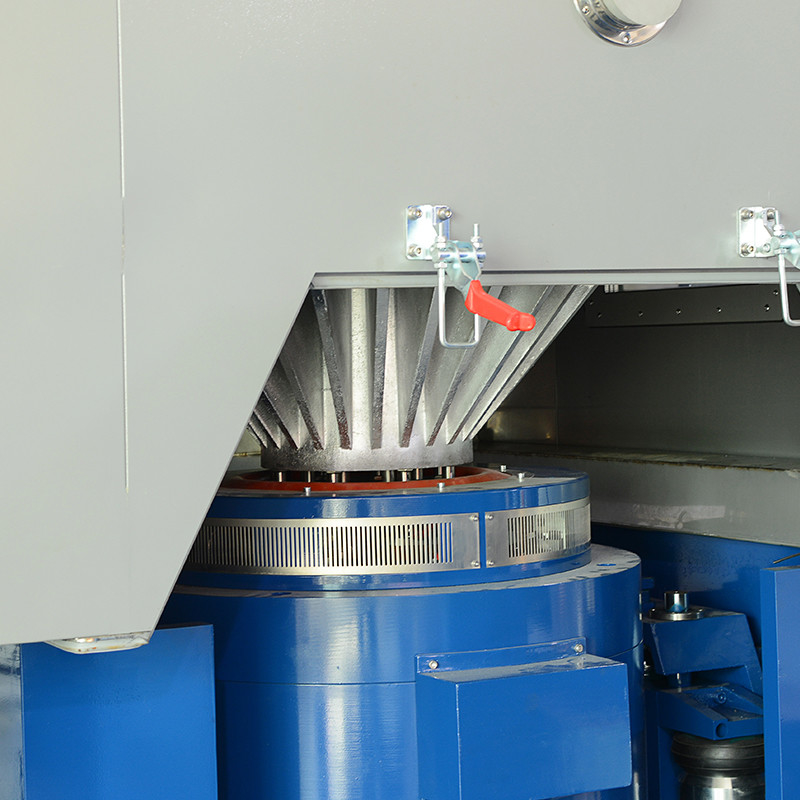

Macchina di prova delle vibrazioni

• Capacità di vibrazione su due assi
  • La macchina di prova delle vibrazioni è in grado di generare vibrazioni sia verticali che orizzontali.fornendo una simulazione più realistica delle forze multidirezionali sperimentate dai materiali aerospaziali durante il voloQuesta funzionalità a doppio asse è cruciale in quanto i componenti aerospaziali sono spesso soggetti a modelli di vibrazione complessi, come quelli causati dalle vibrazioni del motore, dalla turbolenza dell'aria,e risonanze strutturali.
  • Le frequenze di vibrazione possono essere controllate con precisione, in genere da 1 Hz a 2000 Hz. Questa vasta gamma consente la simulazione di diversi tipi di vibrazioni,dal rombo a bassa frequenza durante il decollo e l' atterraggio alle vibrazioni ad alta frequenza durante il volo supersonicoL'ampiezza delle vibrazioni è regolabile, con un intervallo da 0,1 mm a 100 mm (da picco a picco), consentendo la riproduzione di vari livelli di intensità delle vibrazioni.
• Profili di vibrazione personalizzabili
  • Gli operatori hanno la flessibilità di creare profili di vibrazione personalizzati basati su specifici requisiti di prova.o sequenze complesse che imitano gli scenari di vibrazione effettivi sperimentati dai materiali aerospazialiAd esempio, un profilo può essere progettato per simulare le vibrazioni durante una missione spaziale di lunga durata, comprese le vibrazioni durante il lancio, le manovre in orbita e il rientro.
• Alta capacità di carico utile
  • La macchina di prova delle vibrazioni è progettata per gestire una vasta gamma di materiali e componenti aerospaziali, dai piccoli campioni e sensori alle grandi parti strutturali.con una lunghezza massima di 20 mm o più, garantendo che anche i componenti aerospaziali più grandi e pesanti possano essere testati con precisione.

Camera di prova di temperatura e umidità

• Ampia gamma di temperature e umidità
  • La camera di prova di temperatura e umidità integrata con la macchina di prova delle vibrazioni può raggiungere un intervallo di temperatura estremamente ampio, di solito da - 100 °C a + 150 °C.Questa vasta gamma è essenziale per simulare il freddo estremo dello spazio e le alte temperature sperimentate durante il rientro o nelle vicinanze dei motori.Il controllo dell'umidità può mantenere i livelli di umidità relativa dal 5% al 95%.i test sulla terra e alcuni scenari di volo (come durante il decollo e l'atterraggio in condizioni umide) richiedono la capacità di testare sotto diversi livelli di umidità.
  • Il controllo della temperatura e dell'umidità è altamente preciso, con un margine di errore entro ± 0,3°C per la temperatura e ± 2% per l'umidità.Questa precisione garantisce che le condizioni di prova replicino da vicino le condizioni ambientali reali, che fornisce risultati di prova affidabili e coerenti.
• Rapidi cambiamenti di temperatura e umidità
  • La camera è in grado di effettuare rapidi cambiamenti di temperatura e umidità, il che è fondamentale per simulare improvvisi cambiamenti nell'ambiente.i materiali aerospaziali subiscono un rapido aumento della temperaturaIl sistema può raggiungere tassi di transizione di temperatura fino a 10°C/min e tassi di transizione di umidità fino a 5%/min, consentendo di testare la reazione dei materiali a tali bruschi cambiamenti.
• Grande volume di prova
  • La camera di prova per la temperatura e l'umidità offre un ampio volume di prova, in genere compreso tra 3 m3 e 20 m3.Questo grande volume può ospitare contemporaneamente più campioni di materiale aerospaziale o anche componenti completi., consentendo test efficienti e riducendo la necessità di eseguire più prove.L'interno della camera è dotato di scaffalature e apparecchi fissi regolabili per facilitare il posizionamento corretto e il montaggio sicuro dei materiali durante la prova.

Controllo e monitoraggio integrati

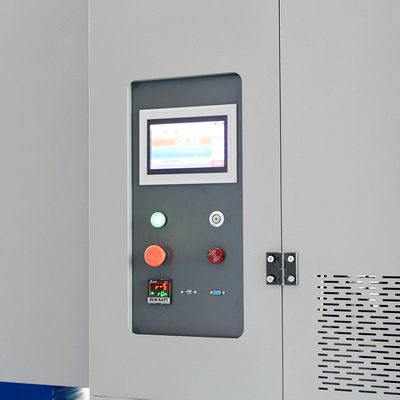

• Interfaccia user friendly
  • L'intero sistema di prova è controllato tramite un'interfaccia user-friendly che semplifica il processo operativo.L'interfaccia consente agli operatori di impostare e regolare facilmente i parametri di prova per le vibrazioni (frequenza, ampiezza e selezione dell'asse) e condizioni ambientali (temperatura e umidità).tempo di prova trascorso, e eventuali allarmi o avvertimenti.
• Acquisizione e analisi completa dei dati
  • Dotato di un sistema completo di acquisizione dei dati, il sistema di prova registra tutti i dati rilevanti durante la prova, comprese le misurazioni delle vibrazioni sia sugli assi verticali che orizzontali,profili di temperatura e umiditàI dati possono essere archiviati in un database sicuro e analizzati utilizzando strumenti software avanzati.compresi i grafici, grafici e analisi statistiche, per aiutare ingegneri e ricercatori a comprendere i risultati dei test e a prendere decisioni informate.
• Monitoraggio e controllo a distanza
  • Molti modelli di questo sistema di prova combinato offrono capacità di monitoraggio e controllo a distanza.Questa caratteristica consente agli operatori di monitorare l'andamento della prova e regolare i parametri della prova da un luogo remotoÈ particolarmente utile per operazioni di test su larga scala o quando non è possibile l'accesso immediato al sistema di test.

3. Parametri specifici

• Parametri di vibrazione

  Forza sinusoidale nominale	300 kgf- 8000 kgf.
  Intervallo di frequenza	DC-3000Hz
  Max. spostamento p-p	51-100 mm
  Accelerazione massima	100 g
  Velocità massima (m/s)	2.0
  Cargo utile massimo.	300-5000 kg

• Parametri della camera di prova di temperatura e umidità

  • Modello	FC-150	FC-270	FC-456	FC-1000
    Dimensioni interne ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Dimensioni esterne ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Materiale interno	#304 Acciaio inossidabile
    Materiale esterno	Acciaio inossidabile in polvere #304
    Intervallo di temperatura	+ 150°C ~ - 70 °C
    Risoluzione di temperatura °C	0.01
    Stabilità a temperatura °C	± 0.3
    Temperatura elevata °C	100	100	100	100
    Tempo di riscaldamento (min)	20	30	30	30
    Temperatura bassa	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Tempo di raffreddamento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Sistema di circolazione dell'aria	Sistema di convezione meccanica
    Sistema di raffreddamento	Compressore, evaporatore a pinne, condensatore di gas importati
    Sistema di riscaldamento	Sus304 Caldaia ad alta velocità in acciaio inossidabile
    Controller	Pannello tattile
    Requisiti di potenza elettrica	3 fasi 380V ± 10% 50/60Hz
    Dispositivo di sicurezza	Fenestra di vetro, foro di prova di 50 mm, lampada di indicazione di azione, illuminazione a scatola, scaffale intercalare* 2 pezzi, protezione del carico del sistema di circuito, protezione del carico del compressore, protezione del carico del sistema di controllo,protezione del carico del sistema di riscaldamento, protezione da sovraccarico a temperatura, lampada a segnale di guasto

4. Funzioni del prodotto

• Test di affidabilità
  • Esponendo i materiali aerospaziali a vibrazioni verticali e orizzontali combinate, insieme a variazioni di temperatura e umidità, il sistema aiuta a identificare potenziali punti deboli e punti di guasto.Ciò consente di migliorare le proprietà dei materiali e la progettazione dei componenti per migliorare l'affidabilità e la durata, riducendo il rischio di guasti durante le fasi critiche del volo.
• Ottimizzazione del progetto
  • I dati raccolti dalle prove forniscono informazioni preziose su come i materiali aerospaziali rispondono a diverse condizioni.migliorare i processi produttiviPer esempio, se un materiale composito mostra segni di delaminazione in determinate condizioni di vibrazione e temperatura,il progetto può essere modificato per migliorare la sua resistenza.
• Controllo della qualità
  • Il sistema funge da strumento cruciale per il controllo della qualità nell'industria aerospaziale.i fabbricanti possono assicurarsi di soddisfare gli standard di qualità richiestiCiò contribuisce a prevenire costosi errori e a garantire la sicurezza degli astronauti e il successo delle missioni spaziali.
• Controlli di conformità
  • Molti regolamenti e standard aerospaziali richiedono che materiali e componenti siano testati in condizioni specifiche di vibrazione e di ambiente.La macchina di prova per le vibrazioni orizzontali verticali combinata con una temperaturaLa camera di prova per umidità consente ai fabbricanti di effettuare prove di conformità per garantire che i loro prodotti soddisfino tali requisiti.

5. Produzione e garanzia della qualità

• Processo di fabbricazione rigoroso
  • La fabbricazione di questo sistema di prova combinato segue rigorose procedure di controllo della qualità.dai generatori di vibrazioni e dai sensori di temperatura-umidità all'elettronica di controllo e alla strutturaIl processo di assemblaggio viene effettuato da tecnici altamente qualificati in un ambiente pulito e controllato.Il sistema viene calibrato e verificato in più fasi durante la produzione per garantire la sua accuratezza e prestazioni.
• Certificazione e convalida della qualità
  • Il nostro sistema di prova ha ottenuto le pertinenti certificazioni di qualità, quali gli standard ISO per le attrezzature di prova e le certificazioni specifiche aerospaziali.È stato inoltre convalidato da laboratori di prova indipendenti per garantire che soddisfi gli standard del settore e fornisca risultati di prova accurati e affidabiliAggiorniamo e miglioriamo continuamente il nostro prodotto sulla base degli ultimi progressi tecnologici e dei feedback dei clienti per mantenere la sua alta qualità e prestazioni.

6- aree di applicazione e storie di successo

• Prova dei materiali compositi
  • Una compagnia aerospaziale ha usato il sistema per testare un nuovo tipo di materiale composito per le ali di un aereo.insieme a condizioni di temperatura e umidità estremeLe prove hanno rivelato che la resistenza e la durata del materiale sono state influenzate da condizioni di alta umidità e bassa temperatura.Modificando la formulazione della resina del composito e il processo di fabbricazione, l'azienda è stata in grado di migliorare le prestazioni del materiale, garantendo l'affidabilità delle ali dell'aeromobile.
• Prova dei componenti elettronici
  • Un produttore di componenti elettronici aerospaziali ha utilizzato il sistema per testare le prestazioni dei circuiti stampati (PCB).I PCB sono stati esposti a una varietà di vibrazioni e condizioni ambientali per simulare l'ambiente in volo.Le prove hanno dimostrato che i giunti di saldatura sui PCB erano soggetti a guasti sotto vibrazioni ad alta frequenza e rapidi cambiamenti di temperatura.Migliorando il processo di saldatura e aggiungendo materiali antivibrazione, il produttore è stato in grado di migliorare l'affidabilità dei PCB, riducendo il rischio di guasti elettronici durante il volo.
• Prova dei sigillanti e degli adesivi
  • Un'azienda specializzata in sigillanti e adesivi per l'aerospazio ha utilizzato il sistema per testare le prestazioni dei suoi prodotti.e cicli di umidità per simulare le condizioni che incontrerebbero nelle applicazioni aerospazialiLe prove hanno rilevato che alcuni sigillanti e adesivi hanno perso la loro efficacia in condizioni di alta umidità e vibrazione.Riformulazione dei prodotti e miglioramento delle loro proprietà di adesione, l'azienda è stata in grado di sviluppare sigillanti e adesivi più affidabili per uso aerospaziale.

7Servizio e supporto

• Consulenza tecnica pre-vendita
  • La nostra squadra di esperti di test aerospaziali fornisce consulenze tecniche approfondite per aiutare i clienti a comprendere le capacità e l'idoneità del sistema per le loro specifiche esigenze di test.Offriamo dimostrazioni e sessioni di formazione per familiarizzare i clienti con il funzionamento e la funzionalità del sistema prima dell'acquistoAiutiamo anche nella selezione dei parametri di prova e degli accessori appropriati in base ai materiali aerospaziali da testare.
• Servizio post-vendita e manutenzione
  • Offriamo un servizio post-vendita completo, inclusa l'installazione e la messa in servizio in loco.e riparazioni di emergenzaForniamo pezzi di ricambio genuini e aggiornamenti tempestivi per garantire le prestazioni a lungo termine e l'affidabilità del sistema di prova.Offriamo anche contratti di servizi che includono manutenzione preventiva e supporto tecnico prioritario.
• Formazione e sostegno tecnico
  • Conduciamo programmi di formazione per i nuovi utenti per assicurarci che possano operare efficacemente il sistema di test e interpretare i risultati dei test.fornire assistenza nella risoluzione dei problemi, e offrire orientamenti sull'ottimizzazione del metodo di prova.Forniamo anche aggiornamenti software e supporto per i sistemi di acquisizione e analisi dei dati per mantenere il sistema aggiornato con le ultime funzionalità e tecnologie.
