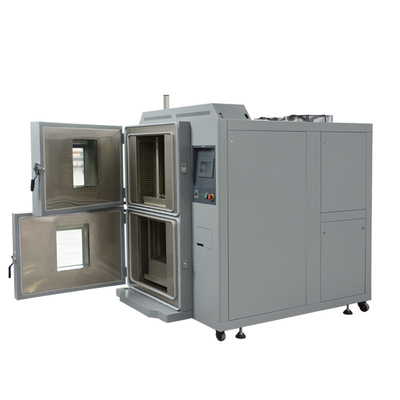

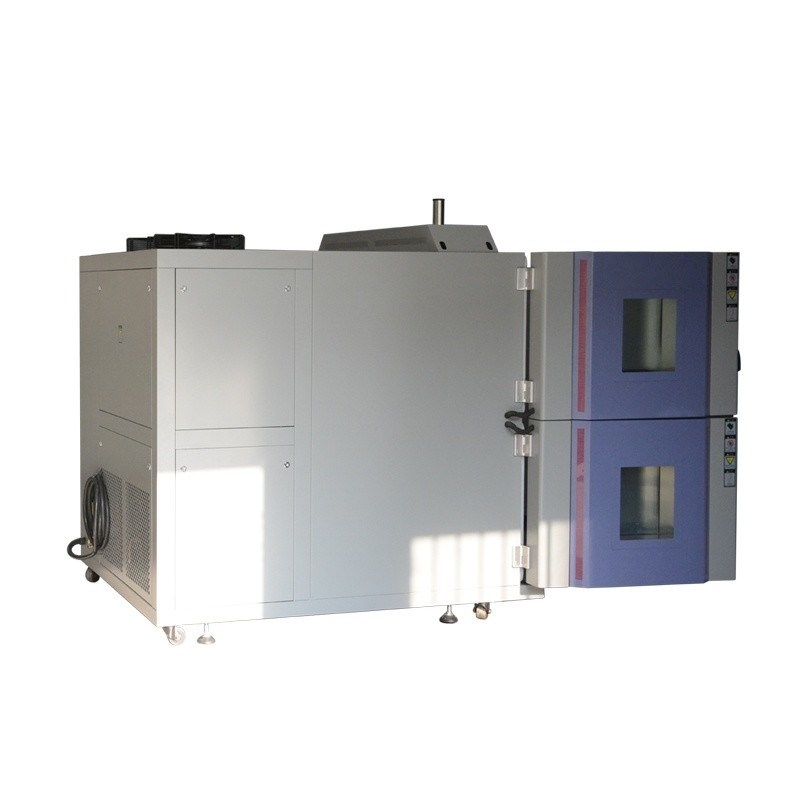

Macchina di scossa termica OEM Custom Two Zone soddisfa lo standard di prova Mil - Std 883

Marchio:	PRECISION
Numero di modello:	TSC-150
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

ISO

Supporto personalizzato:

OEM ODM

Intervallo di temperatura:

+ 150 ~ 70 °C

materiale interno:

Acciaio inossidabile 304

Materiale esterno:

Acciaio inossidabile in polvere #304

Uniformità di temperatura °C:

0.01

Uniformità dell'umidità % R.H.:

0.1

Stabilità a temperatura °C:

± 0.3

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Macchina di scossa termica personalizzata

Macchina a scossa termica a due zone

Descrizione di prodotto

La camera di prova per shock termico a seconda delle zone soddisfa lo standard di prova MIL-STD 883.

1Introduzione

Nell'industria aerospaziale e dell'elettronica militare, l'affidabilità dei componenti elettronici è di primaria importanza. The Mil - Std 883 standard provides a comprehensive set of test methods and requirements for evaluating the performance and reliability of microcircuits and other electronic components under various environmental and stress conditionsLa nostra camera di prova per shock termico a due zone è stata progettata specificamente per soddisfare i requisiti rigorosi dello standard di prova Mil-Std 883 per i test di shock termico.Questa camera avanzata offre un ambiente controllato e preciso per sottoporre i componenti elettronici a rapidi cambiamenti di temperatura, che consente ai fabbricanti e ai collaudatori di garantire la qualità e la durata dei loro prodotti.

2. Caratteristiche chiave

2.1 Precise Two - Controllo della temperatura della zona

Il nucleo di questa camera di prova è la sua progettazione a due zone, che offre un controllo della temperatura altamente preciso e indipendente.con un'intervallo di temperatura tipicamente compreso tra - 65°C e - 55°C, mantenendo un'accuratezza di ± 0,1°C. Questa zona può replicare le condizioni di freddo estremo che i componenti elettronici possono incontrare nello spazio o nel volo a grande altitudine.La zona 2 è dedicata a imitare ambienti caldi.Questa zona può rappresentare le condizioni di alta temperatura durante il funzionamento dei componenti o nei sistemi di gestione termica.Il controllo preciso della temperatura in entrambe le zone garantisce che i componenti elettronici possano essere testati alle condizioni termiche esatte specificate nella norma Mil - Std 883, permettendo una valutazione accurata delle loro prestazioni e affidabilità.

2.2 Transizioni termiche ultra-rapide

Una delle caratteristiche più importanti di questa camera è la sua capacità di ottenere transizioni termiche ultra-rapide tra le due zone.può passare dalle condizioni fredde della zona 1 alle condizioni calde della zona 2, e viceversa. Questo tempo di transizione rapido è in stretta conformità con i requisiti della norma Mil-Std 883 per le prove di scossa termica.I componenti elettronici nelle applicazioni aerospaziali e militari subiscono spesso cambiamenti di temperatura improvvisi ed estremi, ad esempio quando un satellite passa dal lato illuminato dal sole al lato ombra della Terra o quando i sistemi elettronici di un aeromobile sono esposti a rapide variazioni di temperatura durante il volo.Il breve tempo di transizione della camera riproduce con precisione questi scenari del mondo reale., che consente di rilevare eventuali guasti nei componenti dovuti a sollecitazioni termiche, quali crepe nell'imballaggio, guasti delle giunzioni di saldatura o variazioni delle proprietà elettriche.

2.3 Profili di prova personalizzabili

Sappiamo che i diversi componenti elettronici hanno requisiti termici unici basati sulla loro progettazione, funzione e uso previsto.la nostra camera offre profili di prova completamente personalizzabili che sono conformi allo standard Mil - Std 883I produttori e i tester possono programmare specifici cicli di temperatura, tempi di permanenza,e tassi di transizione per ciascuna zona secondo le specifiche procedure di prova descritte nella norma per i diversi tipi di componentiAd esempio, un microprocessore ad alte prestazioni può richiedere un profilo di prova che includa molteplici transizioni termiche rapide per simulare le condizioni di utilizzo effettive,mentre un modulo di alimentazione potrebbe aver bisogno di un profilo che enfatizzi l'esposizione a lungo termine a temperature estremeQuesta flessibilità nella personalizzazione del profilo di prova garantisce che ogni componente elettronico sia testato nelle condizioni termiche più pertinenti e accurate secondo lo standard Mil-Std 883,che si traduca in risultati di prova affidabili e applicabili.

2.4 Capacità adeguata della camera

La camera è progettata con un interno spazioso per ospitare una grande varietà di componenti elettronici,da piccoli circuiti integrati e componenti discreti a grandi schede di circuiti stampati e gruppi modulariLe capacità standard delle camere vanno da [X] metri cubi a [X] metri cubi e possono essere personalizzate per soddisfare le esigenze specifiche di componenti più grandi o complessi.Questo permette di testare contemporaneamente più componenti o di valutare sistemi elettronici completi, migliorando l'efficienza dei test e riducendo i costi.la grande capacità della camera fornisce lo spazio necessario per le prove complete.

2.5 Costruzioni robuste e durevoli

Costruito con materiali di alta qualità e tecniche ingegneristiche avanzate,la camera di prova per scosse termiche è progettata per resistere ai rigori dell'uso continuo in un ambiente di prova aerospaziale e militareL'esterno è costruito con una lega resistente alla corrosione e al calore che può resistere all'esposizione a sostanze chimiche dure, temperature estreme e potenziali impatti fisici.Le componenti interne, compresi i sistemi di riscaldamento, raffreddamento e controllo, sono accuratamente selezionati e progettati per la massima durata e affidabilità.Questa struttura robusta garantisce risultati di prova costanti nel tempo e riduce la necessità di manutenzioni frequenti, che lo rende un investimento affidabile a lungo termine per le industrie aerospaziali e dell'elettronica militare.

2.6 Interfaccia user friendly

La camera è dotata di un'interfaccia facile da usare che semplifica il processo di prova.Il pannello di controllo intuitivo touch-screen consente agli operatori di impostare facilmente i parametri di prova per ciascuna zonaL'interfaccia fornisce anche l'accesso ai dati storici dei test,consentire agli utenti di analizzare le tendenze e prendere decisioni informate sulla progettazione del prodotto e sul miglioramento della qualitàInoltre, la camera è dotata di dispositivi di sicurezza completi, quali protezione contro le temperature elevate, protezione contro le perdite e pulsanti di arresto di emergenza.garantire la sicurezza degli operatori e l'integrità delle apparecchiature di prova.

3. Specificativi

Modello	TSC-49-3	TSC-80-3	TSC-150-3	TSC-216-3	TSC-512-3	TSC-1000-3
Dimensioni interne ((W x D x H) mm	40 x 35 x 35	50 x 40 x 40	65 x 50 x 50	60 x 60 x 60	80 x 80 x 80	100 x 100 x 100
Dimensioni esterne ((W x D x H) mm	128 x 190 x 167	138 x 196 x 172	149 x 192 x 200	158 x 220 x 195	180 x 240 x 210	220 x 240 x 220
Materiale interno	#304 Acciaio inossidabile
Materiale esterno	Acciaio inossidabile in polvere #304
Intervallo di temperatura elevato	60 °C ~ 200 °C
Intervallo di bassa temperatura	0 °C ~ -70 °C
Intervallo di temperatura di prova	60 °C ~ 180 °C / 0 °C ~ -70 °C
Tempo di recupero della temperatura	1-5 minuti
Stabilità a temperatura °C	±2
Tempo di cambio cilindro	10s
Temperatura elevata °C	150	150	150	150	150	150
Tempo di riscaldamento (min)	20	30	30	30	30	30
Temperatura bassa	-40, -50, -65	-40, -50, -65	-40, -50, -65	-40, -50, -65	-40, -50, -65	-40, -50, -65
Tempo di raffreddamento (min)	40, 50, 60	40, 50, 60	40, 50, 60	40, 50, 60	40, 50, 60	40, 50, 60
Sistema di circolazione dell'aria	Sistema di convezione meccanica
Sistema di raffreddamento	Compressore, evaporatore a pinne, condensatore di gas importati
Sistema di riscaldamento	Sistema di riscaldamento a pinna
Sistema di umidificazione	Generatore di vapore
Fornitura di acqua per l'umidificazione	Serbatoio, valvola solenoide sensore-controllore, sistema di recupero-riciclaggio
Controller	Pannello tattile
Requisiti di potenza elettrica	3 fasi 380V 50/60 Hz
Dispositivo di sicurezza	Protezione del carico del sistema di circuito, protezione del carico del compressore, protezione del carico del sistema di controllo, protezione del carico dell'umidificatore, protezione del carico da sovratemperatura, luce di avvertimento di guasto

4Benefici per i produttori di elettronica aerospaziale e militare

4.1 Miglioramento della qualità e dell'affidabilità del prodotto

Subjecting electronic components to realistic thermal shock tests in our two - zone chamber that meets the Mil - Std 883 standard allows manufacturers to identify and address potential weaknesses in design, la selezione dei materiali e i processi di fabbricazione.possono rilevare problemi come le disparità di espansione termica, degrado delle proprietà elettriche e guasti dei collegamenti meccanici, che consentono loro di apportare le necessarie modifiche di progettazione e miglioramenti di fabbricazione,che si traduce in componenti elettronici di qualità superiore, più resistenti allo stress termico e con una durata di vita più lungaI componenti che superano questi rigorosi test hanno meno probabilità di fallire durante l'uso previsto, garantendo l'affidabilità dei sistemi elettronici aerospaziali e militari.

4.2 Risparmio di costi

La diagnosi precoce dei guasti dei componenti mediante test di scossa termica secondo lo standard Mil - Std 883 può risparmiare ai produttori costi significativi.Identificando e risolvendo i problemi prima della produzione in serie, le aziende possono evitare costosi lavori di rielaborazione, ritardi di produzione e il potenziale di guasti sul campo.La possibilità di testare contemporaneamente più componenti o di eseguire test su larga scala in una camera di grande capacità riduce anche il tempo e i costi di test, migliorando l'efficienza complessiva del processo di sviluppo del prodotto.

4.3 Rispetto delle norme militari

Il rispetto dello standard Mil - Std 883 è un requisito obbligatorio per i componenti elettronici aerospaziali e militari.La nostra camera di prova a scosse termiche a due zone è progettata per aiutare i produttori a garantire che i loro componenti siano conformi a questo importante standardCon l'esecuzione di test completi di scossa termica in stretta conformità con le procedure dello standard, essi possono dimostrare la conformità e ottenere l'approvazione militare più facilmente.Tale conformità è essenziale per l'accesso al mercato e per mantenere la fiducia dei clienti militari e aerospaziali.

4.4 Vantaggio competitivo

Nel mercato dell'elettronica aerospaziale e militare, fortemente competitivo, l'offerta di componenti conformi allo standard Mil - Std 883 conferisce ai produttori un notevole vantaggio competitivo.Utilizzando la nostra camera di prova a due zone per effettuare test approfonditi e completi, le imprese possono differenziare i loro prodotti dai concorrenti e dimostrare il loro impegno per la qualità e l'affidabilità.Le organizzazioni militari e aerospaziali richiedono sempre più componenti che siano stati accuratamente testati e che abbiano dimostrato di funzionare bene nelle condizioni estreme specificate nella normaFornendo tali componenti, i produttori possono attirare più imprese, aumentare la quota di mercato e rafforzare la loro posizione nel settore.

5Applicazioni

5.1 Elettronica aerospaziale

Electronica satellitare: Testare l'elettronica satellitare, compresi i sistemi di comunicazione, le unità di gestione dell'energia e i sistemi di controllo dell'atteggiamento, per assicurarne l'affidabilità nei difficili ambienti termici dello spazio.Le prove di scossa termica possono aiutare a identificare potenziali guasti nei componenti a causa delle variazioni di temperatura estreme verificatesi in orbita.
Avionica degli aeromobili: Valutare i componenti dell'avionica degli aeromobili, come i computer di controllo del volo, i sistemi di navigazione e le unità radar,per garantire le loro prestazioni in caso di rapidi cambiamenti di temperatura durante il voloLa camera di prova può simulare le variazioni di temperatura dal freddo di alta quota alle zone colpite dal calore del motore.

5.2 elettronica militare

Elettronica del sistema d'arma: testare i componenti elettronici utilizzati nei sistemi d'arma, quali i sistemi di guida dei missili, i sistemi di controllo del fuoco e i dispositivi di comunicazione,per garantire la loro funzionalità in condizioni termiche estremeI test di scossa termica possono aiutare a rilevare potenziali guasti che potrebbero influenzare l'accuratezza e l'efficacia dei sistemi d'arma.
Elettronica per veicoli militari a terra: Valutare i componenti elettronici utilizzati nei veicoli militari a terra, come le unità di controllo del motore, i sistemi di comunicazione e le telecamere di sorveglianza,per garantire la loro affidabilità in ambienti caldi e freddi incontrati durante le operazioni militari.

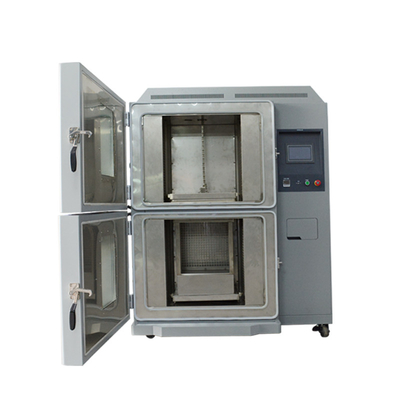

Macchina di scossa termica OEM Custom Two Zone soddisfa lo standard di prova Mil - Std 883 0

6Conclusioni

La nostra camera di prova per shock termico a due zone, che soddisfa lo standard di prova Mil - Std 883, è una soluzione di prova all'avanguardia per le industrie aerospaziali ed elettroniche militari.Con il suo preciso controllo della temperatura, transizioni termiche rapide, profili di prova personalizzabili e grande capacità della camera,fornisce una piattaforma completa e affidabile per testare le prestazioni e l'affidabilità dei componenti elettroniciSia che si tratti di un produttore che cerca di migliorare la qualità dei propri prodotti o di un'organizzazione militare o aerospaziale che cerca di garantire la conformità dei propri componenti,La nostra camera e' la scelta ideale.Se siete interessati a saperne di più sulla nostra sala o a programmare una dimostrazione, vi preghiamo di contattarci.
