Apparecchiature per la prova della pressione dell'aria ad alta e bassa temperatura per l'industria elettronica

1Nome del prodotto e finalità

2. Caratteristiche del prodotto

• Progettazione di camere durevoli e isolate
  • La camera di prova è costruita con materiali resistenti alla corrosione e ad alta resistenza per sopportare le sollecitazioni di cicli di temperatura e pressione continui.Le pareti sono composte da più strati di isolamento avanzatoQuesto isolamento non solo garantisce un controllo preciso della temperatura e della pressione, ma anche una protezione contro le interferenze ambientali esterne.mantenere un ambiente di prova stabile e coerenteLa superficie interna è liscia e non conduttiva, impedendo scariche elettrostatiche o reazioni chimiche che potrebbero danneggiare i sensibili campioni elettronici.
  • La porta della camera è dotata di un meccanismo di tenuta di alta precisione, che garantisce l'étanchità anche in presenza di significativi differenziali di pressione.che consentono il comodo carico e scarico di vari componenti e assemblaggi elettroniciLa struttura complessiva è costruita per resistere alle forze meccaniche associate a rapidi cambiamenti di temperatura e pressione, salvaguardando l'integrità dell'apparecchiatura e dei campioni all'interno.
• Sistemi avanzati di controllo della temperatura e della pressione
  • Il sistema di controllo della temperatura è una meraviglia dell'ingegneria moderna, capace di raggiungere un'ampia gamma di temperature.simulazione delle condizioni di freddo delle regioni polari o ambienti ad alta quotaLa temperatura può essere regolata con una precisione di ±0,3°C.che consentono prove precise e ripetibili.
  • Il sistema di controllo della pressione dell'aria è altrettanto sofisticato, in grado di creare una vasta gamma di condizioni di pressione, da livelli di quasi vuoto paragonabili allo spazio esterno a diverse atmosfere.imitazione di ambienti industriali in acque profonde o ad alta pressioneLa precisione di regolazione della pressione è di ± 0,05 kPa, garantendo scenari di prova accurati e affidabili.consentire la simulazione di cambiamenti ambientali complessi, come la rapida depressione e la repressione durante i viaggi aerei.
• Strumentazione di precisione e acquisizione di dati
  • L'apparecchiatura è dotata di sensori all'avanguardia.I sensori di temperatura sono posizionati strategicamente in tutta la camera per monitorare eventuali gradienti di temperatura e garantire un'esposizione termica uniformeI sensori di pressione forniscono dati in tempo reale sulla pressione dell'aria interna, mentre possono essere incorporati sensori aggiuntivi per misurare altri parametri come l'umidità o la composizione del gas,a seconda dei requisiti specifici di provaQuesti sensori sono collegati a un sistema di acquisizione dati all'avanguardia che registra e memorizza tutte le variabili misurate in tempo reale.I dati possono essere consultati e analizzati immediatamente o recuperati successivamente per studi approfonditi e relazioni di conformità.
  • Il pannello di controllo dell'apparecchiatura è progettato in modo intuitivo, consentendo agli operatori di programmare ed eseguire senza sforzo complesse sequenze di prova.e altri parametriIl pannello mostra tutte le informazioni essenziali, compresa la temperatura corrente, la pressione e lo stato dei sistemi di controllo.,e dispone di allarmi e meccanismi di sicurezza integrati per avvisare gli operatori in caso di anomalie o malfunzionamenti del sistema.

3. Parametri specifici

• Modello	CTC-80	CTC-150	CTC-225	JTC-408	JTC-800	JTC-1000
  Dimensioni interne ((W x D x H) mm	40 x 50 x 40	50 x 60 x 50	50 x 75 x 60	60 x 85 x 80	100 x 100 x 80	100 x 100 x 100
  Dimensioni esterne ((W x D x H) mm	95 x 140 x 95	105 x 150 x 105	105 x 165 x 115	115 x 175 x 140	155 x 190 x 140	155 x 190 x 160
  Materiale interno	#304 Acciaio inossidabile
  Materiale esterno	Acciaio inossidabile in polvere #304
  Intervallo di temperatura	+ 150°C ~ - 70 °C
  Intervallo di umidità	10% ~ 98% R. H.
  Uniformità di temperatura °C	0.01
  Uniformità dell'umidità % R.H.	0.1
  Stabilità a temperatura °C	± 0.3
  Stabilità all'umidità % R.H.	±2
  Temperatura elevata °C	100	100	100	100	100	100
  Tempo di riscaldamento (min)	20	30	30	30	30	30
  Temperatura bassa	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tempo di raffreddamento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema di circolazione dell'aria	Sistema di convezione meccanica

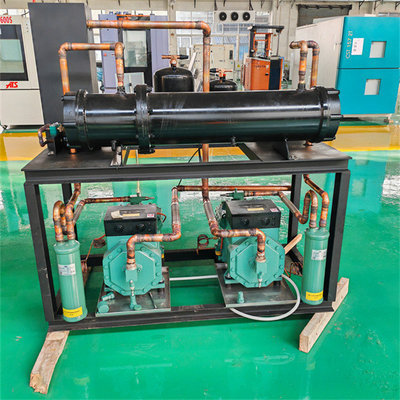

  Sistema di raffreddamento	Compressore, evaporatore a pinne, condensatore di gas importati
  Sistema di riscaldamento	Sus304 Caldaia ad alta velocità in acciaio inossidabile
  Sistema di umidificazione	Generatore di vapore
  Fornitura di acqua per l'umidificazione	Serbatoio, valvola solenoide sensore-controllore, sistema di recupero-riciclaggio
  Controller	Pannello tattile
  Requisiti di potenza elettrica	Contattateci per i requisiti specifici dei modelli
  Accessori	Finestra in vetro a più strati, buco di prova, luce di indicatore d'azione, scaffale di barriera per illuminazione x2
  Dispositivo di sicurezza	Protezione del carico del sistema di circuito, protezione del carico del compressore, protezione del carico del sistema di controllo, protezione del carico dell'umidificatore, protezione del carico da sovratemperatura, luce di avvertimento di guasto

4. Funzioni del prodotto

• Replicazione accurata dell'ambiente per dispositivi elettronici
  • La funzione principale di questa attrezzatura di prova personalizzata è quella di riprodurre fedelmente le complesse e impegnative condizioni ambientali che i prodotti elettronici devono affrontare.Controllando con precisione la temperatura e la pressione dell'aria, consente ai produttori di valutare il comportamento dei loro prodotti in varie situazioni reali.Testare il display di uno smartphone in condizioni di bassa pressione e temperatura fredda ad alta quota può rivelare problemi con la qualità dell'immagineQuesta informazione può quindi essere utilizzata per ottimizzare il design del display, selezionare materiali più adatti,o migliorare i sistemi di gestione della temperatura e della pressione del dispositivo, migliorandone l'affidabilità complessiva e l'esperienza dell'utente.
  • La capacità di eseguire prove cicliche di temperatura e pressione è una caratteristica potente, che consiste nel sottoporre campioni elettronici a variazioni ripetute e alternate di temperatura e pressione.che possono rivelare difetti latenti o debolezze che potrebbero non essere evidenti in condizioni statichePer esempio, a printed circuit board may appear to function normally at a single temperature and pressure but develop cracks or solder joint failures after several cycles of extreme temperature and pressure variationL'apparecchiatura di prova può rilevare tali problemi all'inizio del ciclo di sviluppo del prodotto, consentendo ai produttori di adottare azioni correttive ed evitare richiami costosi o guasti sul campo.
• Garantire il rispetto degli standard dell'industria elettronica
  • L'industria dell'elettronica è governata da una moltitudine di norme e regolamenti rigorosi per quanto riguarda la qualità dei prodotti e i test ambientali.L'attrezzatura di prova della pressione d'aria ad alta e bassa temperatura personalizzata è uno strumento affidabile per garantire la conformitàPer esempio, many electronic components and devices need to meet specific temperature and pressure performance requirements set by organizations like the International Electrotechnical Commission (IEC) or industry-specific associationsUtilizzando questa attrezzatura per effettuare test in conformità a tali norme, i produttori possono dimostrare che i loro prodotti sono idonei allo scopo e ottenere accesso al mercato.
  • Gli organismi di regolamentazione si basano su risultati accurati ottenuti da tali apparecchiature per far rispettare le norme in materia di sicurezza e qualità.Esso serve come mezzo per gli ispettori per determinare se i prodotti elettronici possono resistere alle sollecitazioni ambientali che possono incontrare durante il loro uso previsto, tutelare i consumatori e mantenere l'integrità del mercato dell'elettronica.
• Spingere l'innovazione nella ricerca e nello sviluppo dell'elettronica
  • Nel campo della ricerca e dello sviluppo dell'elettronica, queste apparecchiature di collaudo sono una risorsa inestimabile, che consente a ingegneri e scienziati di esplorare i confini di nuovi materiali e tecnologie.Per esempio:, nello sviluppo dell'elettronica flessibile di prossima generazione, è fondamentale comprendere come i materiali e i circuiti funzionano in diverse condizioni di temperatura e pressione.L'apparecchiatura può essere utilizzata per testare e ottimizzare le prestazioni dei substrati flessibili, inchiostri conduttivi e transistor a film sottile, portando alla creazione di dispositivi elettronici flessibili più durevoli e affidabili.
  • I dati dettagliati forniti dalle apparecchiature di prova alimentano anche l'innovazione in settori quali la miniaturizzazione e l'elettronica ad alta potenza.La conoscenza di come la temperatura e la pressione influenzano le prestazioni e l'affidabilità dei piccoli componenti e delle interconnessioni può aiutare gli ingegneri a sviluppare soluzioni di raffreddamento e imballaggio più efficienti, consentendo ulteriori miniaturizzazioni e prestazioni maggiori.

5. Produzione e garanzia della qualità

• Processo di fabbricazione rigoroso
  • L'apparecchiatura di prova della pressione d'aria ad alta e bassa temperatura personalizzata per l'industria elettronica è prodotta secondo rigorose procedure di controllo della qualità.dalle unità di riscaldamento e raffreddamento avanzate ai sensori di precisione e ai circuiti di controlloIl processo di assemblaggio viene eseguito da tecnici altamente qualificati in un ambiente pulito e controllato,garantire il corretto allineamento e la funzionalità di tutte le parti.
  • La taratura dei sensori di temperatura e pressione e dei sistemi di controllo è una parte fondamentale e regolare del processo di fabbricazione.È eseguita utilizzando standard di riferimento tracciabili per garantire l'accuratezza e la riproducibilità dei risultati delle proveSono effettuati rigorosi controlli e ispezioni di qualità in varie fasi di produzione per mantenere il più alto livello di qualità del prodotto.
• Certificazione e convalida della qualità
  Le nostre attrezzature hanno ottenuto le pertinenti certificazioni di qualità e sono state convalidate da laboratori indipendenti di prova elettronica.conformi alle pertinenti norme internazionali e nazionali dell'industria elettronicaInoltre, aggiorniamo e miglioriamo continuamente il nostro prodotto sulla base degli ultimi progressi tecnologici e dei feedback dei clienti per garantire le sue prestazioni e la conformità a lungo termine.

6- aree di applicazione e storie di successo

• Prova dei componenti dei semiconduttori
  • Un importante produttore di semiconduttori ha utilizzato l'apparecchiatura di prova della pressione dell'aria ad alta e bassa temperatura personalizzata per testare una nuova generazione di chip di memoria.I test sotto condizioni di temperatura e pressione estreme hanno rivelato un potenziale problema con l'imballaggio del chipModificando il design dell'imballaggio e utilizzando materiali più resistenti, sono stati in grado di migliorare l'affidabilità e le prestazioni del chip.ridurre il rischio di perdita di dati e migliorare la qualità complessiva dei loro prodotti di memoria.
  • Un istituto di ricerca elettronica ha utilizzato la camera per studiare gli effetti a lungo termine della temperatura e della pressione sulle prestazioni dei punti quantistici.I dati ottenuti hanno portato allo sviluppo di nuovi processi di produzione e tecniche di incapsulamento che hanno migliorato la stabilità e l'efficienza dei dispositivi elettronici basati su punti quantistici, aprendo nuove possibilità di applicazione nei display e nel fotovoltaico.
• Test di dispositivi elettronici di consumo
  • Una grande azienda di elettronica di consumo ha utilizzato l'attrezzatura di prova per valutare la durata del loro nuovo design di tablet.Le prove di ciclo di temperatura e pressione hanno rilevato un problema con il collegamento della batteria in condizioni estremeRiprogettando il connettore della batteria e migliorando il sistema di equalizzazione della pressione interna del dispositivo,sono stati in grado di garantire un'alimentazione ininterrotta e migliorare l'affidabilità complessiva del tablet.
  • Un produttore di apparecchiature audio ha utilizzato la camera per testare le prestazioni delle loro cuffie di fascia alta.specialmente durante i viaggi aerei. Aggiustando il design del diaframma degli altoparlanti e aggiungendo meccanismi di compensazione della pressione, sono stati in grado di mantenere una qualità del suono costante indipendentemente dalle condizioni ambientali,migliorare l'esperienza dell'utente e la competitività del proprio prodotto.
• Test di sistemi elettronici industriali
  • Una società di automazione industriale ha utilizzato l'apparecchiatura di prova della pressione dell'aria ad alta e bassa temperatura personalizzata per testare un nuovo sistema di controllo per un impianto di lavorazione chimica.Le prove in condizioni di alta pressione e temperatura hanno rivelato potenziali problemi con le schede e i connettori del sistemaUtilizzando componenti più robusti e migliorando la gestione termica e di pressione del sistema, sono stati in grado di garantire il suo funzionamento affidabile nell'ambiente industriale duro.ridurre al minimo i tempi di inattività e aumentare la produttività.
  • Un produttore di elettronica di potenza ha usato la camera per testare le prestazioni dei loro nuovi convertitori di potenza ad alta tensione.Le prove di temperatura e pressione hanno aiutato a ottimizzare il sistema di raffreddamento e la progettazione dell'isolamento del convertitore, garantendo il suo funzionamento sicuro ed efficiente in una vasta gamma di condizioni ambientali e soddisfacendo i severi requisiti dell'industria energetica.

7Servizio e supporto

• Consulenza tecnica pre-vendita
  Our team of experts provides in-depth technical consultations to help electronics customers understand the capabilities and suitability of the Customized High-Low Temperature Air Pressure Testing Equipment for their specific testing needsOffriamo dimostrazioni e formazione per familiarizzare i clienti con il funzionamento e la funzionalità delle apparecchiature prima dell'acquisto.Aiutiamo anche nella selezione dei metodi di prova e degli accessori appropriati in base ai componenti elettronici e ai sistemi da testare.
• Servizio post-vendita e manutenzione
  Offriamo un servizio post-vendita completo, inclusa l'installazione e la messa in servizio in loco.Forniamo pezzi di ricambio e aggiornamenti per mantenere l'attrezzatura di prova funzionante alle massime prestazioniOffriamo anche contratti di servizio che comprendono la manutenzione preventiva e il supporto tecnico prioritario, garantendo l'affidabilità e la disponibilità a lungo termine delle attrezzature.
• Formazione e sostegno tecnico
  Conduciamo programmi di formazione per i nuovi utenti per assicurarci che possano operare efficacemente l'apparecchiatura di prova di pressione dell'aria ad alta e bassa temperatura personalizzata e interpretare i risultati dei test.Il nostro team di supporto tecnico è disponibile 24 ore su 24 per rispondere alle domande, fornire assistenza nella risoluzione dei problemi e fornire indicazioni sull'ottimizzazione dei metodi di prova e sulla conformità alle norme elettroniche pertinenti.Forniamo anche aggiornamenti software e supporto per i sistemi di acquisizione e analisi dei dati, consentendo ai clienti di trarre il massimo vantaggio dalle ultime caratteristiche e tecnologie.
