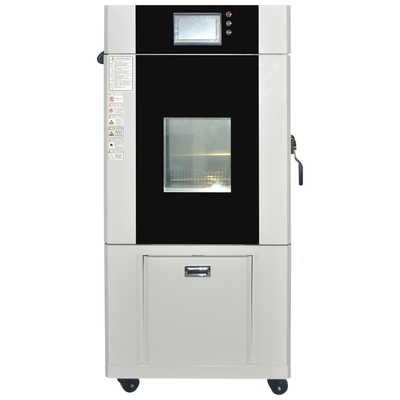

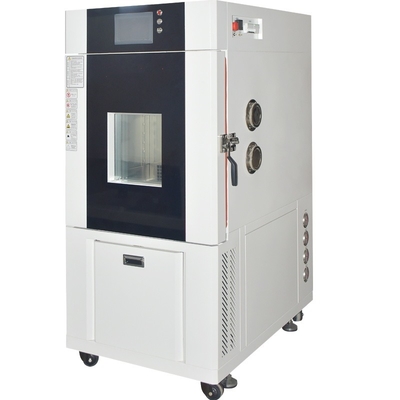

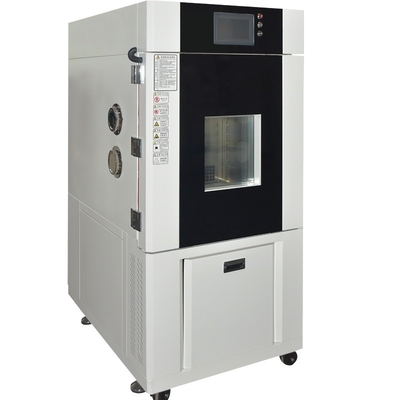

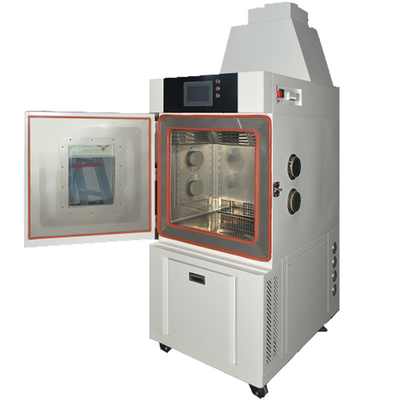

Camera di prova climatica a velocità di cambiamento veloce per unità di controllo elettronica di auto e computer auto

1Nome del prodotto e finalità

2. Caratteristiche del prodotto

Capacità di cambiamento di temperatura ultra veloce

• Ramping ad alta velocità
  • Queste camere di prova personalizzate sono in grado di ottenere velocità di variazione di temperatura estremamente rapide, in genere comprese tra 20°C/min e 150°C/min.Questo ramping ad alta velocità è fondamentale per simulare con precisione le situazioni del mondo reale in cui gli ECU delle auto e i computer subiscono improvvise fluttuazioni di temperaturaAd esempio, quando un'auto è parcheggiata al sole e poi guidata in una zona ombrosa e fresca, la temperatura dell'ECU e del computer dell'auto può cambiare rapidamente.La capacità di controllare con precisione il tasso di variazione della temperatura garantisce un test affidabile delle risposte dei componenti.
• Ampia gamma di temperature
  • L'intervallo di temperatura di queste camere di prova personalizzate è tipicamente ampio, da - 70°C a + 125°C. Questo ampio intervallo copre le condizioni di temperatura estreme che questi componenti possono incontrare.In climi freddi, l'ECU e il computer dell'auto potrebbero dover funzionare a temperature sotto lo zero, in climi caldi o durante una guida intensa,possono raggiungere temperature relativamente elevate a causa del calore generato dal motore e dal funzionamento dei componentiLa capacità della camera di prova di raggiungere queste temperature estreme consente di testare in modo completo le prestazioni dei componenti in un ampio spettro di condizioni.

Controllo preciso della temperatura

• Regolamento preciso della temperatura
  • Nonostante i rapidi cambiamenti di temperatura, le camere di prova personalizzate mantengono un elevato livello di precisione della temperatura.Questa precisione è di vitale importanza, poiché anche la minima variazione di temperatura può influenzare le prestazioni e l'affidabilità degli ECU e dei computer per auto.Ad esempio, un piccolo cambiamento di temperatura può influenzare la microelettronica all'interno di questi componenti, portando a errori nell'elaborazione dei dati o nella comunicazione.Garantendo una regolazione accurata della temperatura, i risultati delle prove sono affidabili e coerenti, consentendo confronti e analisi significativi del comportamento dei componenti in diversi scenari di variazione di temperatura.
• Distribuzione uniforme della temperatura
  • L'interno della camera di prova su misura è progettato per garantire una distribuzione uniforme della temperatura in tutto il volume di prova.e più sensori di temperatura funzionano in armonia per garantire che la variazione di temperatura all'interno della camera sia in genere entro ±0.5°C. Questa uniformità è essenziale per una verifica accurata, in quanto garantisce che tutte le parti dell'ECU e del computer dell'auto siano esposte alle stesse condizioni di temperatura,eliminare eventuali pregiudizi nei risultati delle prove.

Profili di prova personalizzabili

• Sequenze di temperatura programmabili
  • Gli operatori hanno la flessibilità di creare profili di prova altamente personalizzabili che simulano scenari complessi e realistici di transizione della temperatura.Questi profili possono includere più cicli di rapidi cambiamenti di temperatura, improvvisi salti di temperatura, o incrementi graduali, a seconda delle esigenze specifiche del componente sottoposto a prova.un profilo di prova può essere progettato per imitare i cambiamenti di temperatura che un ECU subisce durante una giornata di guida, compresa una partenza fredda al mattino, l'esposizione a condizioni di calore elevato durante il traffico di mezzogiorno e un periodo di raffreddamento la sera.
  • La capacità di programmare questi profili di prova personalizzati consente una valutazione più completa delle prestazioni dei componenti in condizioni reali.Esso consente ai fabbricanti di individuare i potenziali problemi che possono sorgere durante l'uso effettivo e di sviluppare strategie per affrontarli, come il miglioramento della gestione termica dell'ECU o l'ottimizzazione del sistema di raffreddamento del computer dell'auto.
• Componente - Personalizzazione specifica
  • Queste camere di prova possono essere personalizzate per adattarsi alle dimensioni e alle esigenze specifiche delle ECU e dei computer per auto.Gli apparecchi specializzati e i supporti possono essere progettati per tenere i componenti in posizione durante le proveInoltre, la camera di prova può essere dotata di interfacce di connessione elettrica e di sistemi di monitoraggio dei dati su misura..Questi consentono di monitorare in tempo reale le proprietà elettriche dei componenti, quali tensione, corrente e integrità del segnale, durante le prove di variazione di temperatura.

Caratteristiche di sicurezza

• Protezione contro la temperatura eccessiva
  • Le camere di prova personalizzate sono dotate di sistemi avanzati di protezione contro la temperatura eccessiva.il sistema spegne automaticamente gli elementi di riscaldamento o di raffreddamento per evitare danni ai componenti e alla camera di prova stessa;Questa caratteristica garantisce la sicurezza del processo di prova e protegge ECU e computer preziosi dalle distruzioni dovute al surriscaldamento.
• Misure di sicurezza elettrica ed EMC
  • Data la natura elettrica ed elettromagnetica degli ECU e dei computer per auto, le camere di prova sono progettate con rigorose misure di sicurezza di compatibilità elettrica ed elettromagnetica (EMC).Questo include una corretta messa a terra., protezione da sovra-corrente, protezione da cortocircuito e schermatura elettromagnetica. These safety features protect the operators from electrical hazards and ensure that the test chamber and the components being tested do not interfere with each other's electrical and electromagnetic performance.

Utilizzatore-amichevole funzionamento e controllo

• Interfaccia di controllo intuitiva
  • La camera di prova personalizzata è dotata di un'interfaccia di controllo intuitiva che semplifica il processo di funzionamento, che consente agli operatori di impostare e regolare facilmente i parametri di prova.come i tassi di variazione della temperaturaFornisce inoltre una visualizzazione chiara dello stato attuale della prova, compresa la temperatura effettiva, il tempo di prova trascorso e eventuali messaggi di errore.La progettazione user-friendly garantisce che anche gli operatori con competenze tecniche limitate possano eseguire efficacemente test su ECU e computer di auto.
• Monitoraggio e controllo a distanza
  • Molti modelli di camere di prova personalizzate offrono funzionalità di monitoraggio e controllo remoto.in quanto consente di monitorare l'andamento delle prove e regolare i parametri delle prove da un luogo remotoQuesto è particolarmente utile per test a lungo termine o quando vengono eseguiti più test contemporaneamente.Il monitoraggio e il controllo a distanza consentono un intervento tempestivo in caso di problemi, garantendo il funzionamento regolare ed efficiente del processo di prova.

3. Parametri specifici

• Modello	FC-150	FC-270	FC-456	FC-1000
  Dimensioni interne ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Dimensioni esterne ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Materiale interno	#304 Acciaio inossidabile
  Materiale esterno	Acciaio inossidabile in polvere #304
  Intervallo di temperatura	+ 150°C ~ - 70 °C
  Risoluzione di temperatura °C	0.01
  Stabilità a temperatura °C	± 0.3
  Temperatura elevata °C	100	100	100	100
  Tempo di riscaldamento (min)	20	30	30	30
  Temperatura bassa	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tempo di raffreddamento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema di circolazione dell'aria	Sistema di convezione meccanica
  Sistema di raffreddamento	Compressore, evaporatore a pinne, condensatore di gas importati
  Sistema di riscaldamento	Sus304 Caldaia ad alta velocità in acciaio inossidabile
  Controller	Pannello tattile
  Requisiti di potenza elettrica	3 fasi 380V ± 10% 50/60Hz
  Dispositivo di sicurezza	Fenestra di vetro, foro di prova di 50 mm, lampada di indicazione di azione, illuminazione a scatola, scaffale intercalare* 2 pezzi, protezione del carico del sistema di circuito, protezione del carico del compressore, protezione del carico del sistema di controllo,protezione del carico del sistema di riscaldamento, protezione da sovraccarico a temperatura, lampada a segnale di guasto

4. Funzioni del prodotto

• Valutazione delle prestazioni
  • Sottoponendo gli ECU e i computer delle automobili a rapidi cambiamenti di temperatura, le camere di prova personalizzate aiutano a valutare le loro prestazioni in condizioni dinamiche.Ciò include la valutazione di parametri quali la velocità di elaborazione, la precisione di archiviazione e recupero dei dati, la conformità al protocollo di comunicazione e la capacità di controllare varie funzioni del veicolo.Rapidi cambiamenti di temperatura possono influenzare la velocità del microprocessore, che porta a ritardi nel controllo delle funzioni del motore o dei sistemi di sicurezza.i produttori possono comprendere in che modo le prestazioni dei componenti sono influenzate e apportare miglioramenti per migliorare le loro prestazioni complessive.
• Test di affidabilità
  • Le camere di prova personalizzate possono essere utilizzate per testare l'affidabilità delle ECU e dei computer delle automobili in condizioni di rapidi cambiamenti di temperatura.L'esposizione ripetuta a variazioni estreme di temperatura può causare stress sulle strutture interne dei componenti, come le schede di circuiti stampati, i circuiti integrati e i moduli di memoria.i produttori possono individuare potenziali punti deboli e migliorare la durata dei componentiCiò contribuisce a garantire che questi componenti possano resistere ai rigori dell'uso a lungo termine e a varie condizioni di guida senza malfunzionamento.
• Analisi della gestione termica
  • Gli ECU e i computer delle automobili generano calore durante il funzionamento e una gestione termica efficace è fondamentale per le loro prestazioni e la loro durata.Le camere di prova personalizzate consentono ai produttori di analizzare il comportamento termico di questi componenti in diversi scenari di cambiamento di temperatura. monitorando la distribuzione della temperatura all'interno dei componenti e le caratteristiche di dissipazione del calore, possono ottimizzare il sistema di gestione termica, come migliorare la progettazione del dissipatore di calore,miglioramento del flusso d'aria attorno ai componenti, o l'implementazione di algoritmi di raffreddamento più efficienti.
• Verifica della compatibilità
  • Nei veicoli moderni, gli ECU e i computer devono comunicare e funzionare in armonia con una varietà di altri componenti e sistemi.Le camere di prova personalizzate possono essere utilizzate per effettuare prove di compatibilità tra questi componenti in condizioni di rapidi cambiamenti di temperaturaQuesto contribuisce a garantire che le ECU e i computer dell'auto possano mantenere una comunicazione stabile e una corretta funzionalità quando esposti a diverse condizioni di temperatura,anche in presenza di altri dispositivi elettronici nel veicolo.

5. Produzione e garanzia della qualità

• Processo di fabbricazione rigoroso
  • La fabbricazione di camere di prova di velocità di cambiamento rapido su misura segue procedure rigorose di controllo della qualità.elettronica di controllo, e sistemi di circolazione dell'aria, proviene da fornitori affidabili e viene sottoposto a accurate ispezioni e prove.
  • Il processo di assemblaggio viene eseguito da tecnici altamente qualificati in un ambiente pulito e controllato.La camera viene calibrata e verificata in più fasi durante la produzione per garantire la sua accuratezza e prestazioniCiò include il test del sistema di controllo della temperatura, delle prestazioni della circolazione dell'aria e della funzionalità di tutte le caratteristiche di sicurezza.
• Certificazione e convalida della qualità
  • Le nostre camere di prova di velocità di cambiamento rapido personalizzate hanno ottenuto le pertinenti certificazioni di qualità, come gli standard ISO per le attrezzature di prova ambientale e gli standard specifici dell'industria automobilistica.Sono stati inoltre convalidati da laboratori di prova indipendenti per garantire che soddisfino gli standard del settore e forniscano risultati di prova accurati e affidabili..
  • Aggiorniamo e miglioriamo continuamente il nostro prodotto sulla base degli ultimi progressi tecnologici e dei feedback dei clienti.Questo garantisce che le nostre camere di prova di velocità di cambiamento rapido personalizzate rimangano all'avanguardia della tecnologia di test dell'elettronica automobilistica.

6- aree di applicazione e storie di successo

• Sviluppo dell'ECU
  • Un costruttore automobilistico stava sviluppando una nuova ECU per un veicolo ibrido, la quale è stata testata nella camera di prova di velocità di cambio veloce su misura per valutare le sue prestazioni in caso di rapidi cambiamenti di temperatura.Le prove hanno rivelato che il modulo di comunicazione dell'ECU presentava errori a temperature elevate, che potrebbe potenzialmente interrompere il controllo del gruppo motore ibrido del veicolo.il costruttore ha migliorato la gestione termica del modulo di comunicazione e ha migliorato la sua schermatura elettromagneticaIl nuovo ECU ha superato tutte le prove successive e è stato in grado di mantenere una comunicazione stabile anche in condizioni di temperatura estrema, garantendo il regolare funzionamento del veicolo ibrido.
• Aggiornamento del computer dell' auto
  • Un produttore di computer per auto stava aggiornando il suo sistema di infotainment. Il nuovo computer per auto è stato testato in una camera di prova personalizzata per garantire la sua affidabilità e prestazioni in caso di rapidi cambiamenti di temperatura.I test hanno mostrato che il disco rigido nel computer dell'auto era soggetto a corruzione dei dati a basse temperature.Il produttore ha quindi sostituito l'hard drive con un'unità a stato solido più resistente alle temperature e ha ottimizzato gli algoritmi di gestione dei dati del softwareIl computer dell'auto aggiornato ha superato tutti i test e ha fornito un'esperienza di infotainment più stabile e affidabile per gli occupanti del veicolo.
• Controllo dell'ECU del sistema di sicurezza
  • Un'azienda specializzata in sistemi di sicurezza automobilistica stava testando un ECU per un sistema avanzato di assistenza alla guida (ADAS).L'ECU è stato sottoposto a rapidi cambiamenti di temperatura nella camera di prova su misura per simulare condizioni di guida realiLe prove hanno identificato problemi con l'algoritmo di fusione dei sensori dell'ECU ad alte temperature, che potrebbero portare a falsi allarmi o guasti nell'ADAS.La società ha quindi ottimizzato l'algoritmo e migliorato il sistema di raffreddamento dell'ECUL'ECU aggiornata ha superato tutte le prove e ha fornito prestazioni accurate e affidabili nell'ADAS, migliorando la sicurezza del veicolo.

7Servizio e supporto

• Consulenza tecnica pre-vendita
  • Our team of automotive electronics testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsOffriamo dimostrazioni e sessioni di formazione per familiarizzare i clienti con il funzionamento e la funzionalità della camera prima dell'acquisto.Assistiamo anche nella selezione del modello di camera e dei parametri di prova appropriati in base alle esigenze del cliente.
• Servizio post-vendita e manutenzione
  • Offriamo un servizio post-vendita completo, inclusa l'installazione e la messa in servizio in loco.e riparazioni di emergenzaForniamo pezzi di ricambio genuini e aggiornamenti tempestivi per garantire le prestazioni a lungo termine e l'affidabilità della camera.
  • Offriamo anche contratti di servizi che comprendono manutenzione preventiva e supporto tecnico prioritario.Il nostro obiettivo è quello di garantire che i nostri clienti 'custom velocità di cambiamento rapido camere di prova sono sempre in condizioni di lavoro ottimali, che fornisce risultati di prova accurati e affidabili.
• Formazione e sostegno tecnico
  • Conduciamo programmi di formazione per i nuovi utenti per garantire che possano operare efficacemente la camera di prova di velocità di cambiamento veloce personalizzata e interpretare i risultati dei test.Il nostro team di supporto tecnico è disponibile 24 ore su 24 per rispondere alle domande, fornire assistenza nella risoluzione dei problemi e fornire indicazioni sull'ottimizzazione del metodo di prova.
  • Forniamo anche aggiornamenti software e supporto per i sistemi di controllo e monitoraggio della camera per tenerla aggiornata con le ultime funzionalità e tecnologie.
