Invertitori fotovoltaici Camera di prova a ciclo termico velocità rapida Ampio intervallo di temperatura

1Nome del prodotto e finalità

2. Caratteristiche del prodotto

Capacità di ciclo termico ultra veloce

• Ramping ad alta velocità
  • La camera su misura è in grado di raggiungere velocità di variazione di temperatura estremamente rapide, in genere comprese tra 15°C/min e 120°C/min.Questo ramping ad alta velocità è essenziale per simulare con precisione gli scenari del mondo reale in cui i pannelli solari e gli inverter fotovoltaici subiscono improvvise fluttuazioni di temperaturaAd esempio, quando una nuvola passa sopra un pannello solare, la temperatura dei pannelli può scendere rapidamente.La capacità di controllare con precisione il tasso di variazione della temperatura consente di testare in modo affidabile le risposte dei componenti a tali transienti termici.
• Ampia gamma di temperature
  • L'intervallo di temperatura della camera personalizzata va da - 70°C a + 150°C.Questa ampia gamma copre le condizioni di temperatura estreme che i pannelli solari e gli inverter fotovoltaici possono incontrare in diverse posizioni geografiche e ambienti operativi.Nelle regioni fredde, i componenti possono essere esposti a temperature sotto lo zero durante l'inverno, mentre nelle zone calde e soleggiate possono raggiungere temperature elevate a causa della luce solare diretta e della scarsa ventilazione.La capacità della camera di raggiungere queste temperature estreme consente di testare in modo completo le prestazioni dei componenti in un ampio spettro di condizioni termiche.

Controllo preciso della temperatura

• Regolamento preciso della temperatura
  • Nonostante il rapido ciclo termico, la camera personalizzata mantiene un elevato livello di precisione della temperatura, in genere entro ± 0,5 °C.Questa precisione è fondamentale in quanto anche piccole variazioni di temperatura possono avere un impatto significativo sulle prestazioni dei pannelli solari e degli inverter fotovoltaici.Per i pannelli solari, la temperatura influisce sull'efficienza del processo di conversione fotovoltaica, con temperature più elevate che generalmente portano a una diminuzione dell'efficienza.Per gli inverter fotovoltaici, la temperatura può influenzare la durata di vita dei componenti elettronici e la precisione della conversione di potenza.consentire un'analisi significativa del comportamento dei componenti in diversi cicli termici.
• Distribuzione uniforme della temperatura
  • L'interno della camera su misura è progettato per garantire una distribuzione uniforme della temperatura in tutto il volume di prova.con un'unità di accensione superiore a 20 mm,, lavorano insieme per garantire che la variazione di temperatura all'interno della camera sia tipicamente entro ± 1°C. Questa uniformità è essenziale per una prova accurata,in quanto garantisce che tutte le parti dei pannelli solari e degli inverter fotovoltaici siano esposte alle stesse condizioni di temperaturaCiò elimina eventuali pregiudizi nei risultati dei test che potrebbero verificarsi a causa dell'esposizione a temperature irregolari, specialmente per pannelli solari di grandi dimensioni o sistemi di inverter complessi.

Profili di prova personalizzabili

• Cicli termici programmabili
  • Gli operatori hanno la flessibilità di creare profili di prova altamente personalizzabili che simulano scenari di transizione termica complessi e realistici.Questi profili possono includere più cicli di rapidi cambiamenti di temperatura, improvvisi salti di temperatura, o incrementi graduali, a seconda delle esigenze specifiche del componente sottoposto a prova.un profilo di prova può essere progettato per imitare i cambiamenti di temperatura che un pannello solare sperimenta durante un giorno in un ambiente desertico, con un rapido aumento della temperatura al mattino, un periodo di alta stabilità della temperatura durante il giorno e un rapido calo alla sera.
  • La capacità di programmare questi profili di prova personalizzati consente una valutazione più completa delle prestazioni dei componenti in condizioni reali.Esso consente ai fabbricanti di individuare i potenziali problemi che possono sorgere durante l'uso effettivo e di sviluppare strategie per affrontarli, come migliorare la gestione termica dei componenti o migliorare la loro resistenza allo stress termico.
• Componente - Personalizzazione specifica
  • La camera può essere personalizzata per soddisfare le dimensioni e i requisiti specifici dei pannelli solari e degli inverter fotovoltaici.Gli apparecchi specializzati e i supporti possono essere progettati per tenere i componenti in posizione durante le provePer i pannelli solari, la camera può essere dotata di sistemi di montaggio personalizzati che replicano le condizioni di installazione reali.,Per gli inverter fotovoltaici, la camera può essere configurata per simulare diverse condizioni di carico e connessioni elettriche.la camera può essere integrata con sistemi di monitoraggio per misurare i principali parametri di prestazione dei componenti, quali potenza di uscita, efficienza e caratteristiche elettriche, durante le prove di ciclo termico.

Caratteristiche di sicurezza

• Protezione contro la temperatura eccessiva
  • In caso di malfunzionamento o di aumento inaspettato della temperatura,il sistema spegne automaticamente gli elementi di riscaldamento o di raffreddamento per evitare danni ai pannelli solariQuesta caratteristica garantisce la sicurezza del processo di prova e protegge i componenti preziosi dalla distruzione dovuta al surriscaldamento.
• Misure di sicurezza elettrica
  • Data la natura elettrica dei pannelli solari e degli inverter fotovoltaici, la camera è progettata con misure di sicurezza elettrica rigorose.Protezione da cortocircuitoQueste caratteristiche di sicurezza proteggono gli operatori dai pericoli elettrici e assicurano che la camera e i componenti sottoposti a prova non presentino rischi elettrici.In aggiunta, la camera può essere progettata per soddisfare specifiche norme di sicurezza elettrica, come quelle relative agli impianti fotovoltaici, per garantire la conformità alle normative del settore.
• Sistemi di prevenzione e estinzione degli incendi
  • I pannelli solari e gli inverter fotovoltaici possono generare calore durante il funzionamento e, in alcuni casi, vi è il rischio di incendio.La camera doganale è dotata di sistemi di prevenzione e estinzione degli incendi per ridurre al minimo questo rischioQuesti sistemi possono includere materiali resistenti al fuoco nella costruzione della camera, rilevatori di fumo e estintori automatici.il sistema può rilevare e spegnere rapidamente le fiamme, proteggendo i componenti e l'impianto di prova.

Utilizzatore-amichevole funzionamento e controllo

• Interfaccia di controllo intuitiva
  • La camera personalizzata è dotata di un'interfaccia di controllo intuitiva che semplifica il processo di funzionamento, che consente agli operatori di impostare e regolare facilmente i parametri di prova.come i tassi di variazione della temperaturaFornisce inoltre una visualizzazione chiara dello stato attuale della prova, compresa la temperatura effettiva, il tempo di prova trascorso e eventuali messaggi di errore.La progettazione user-friendly garantisce che anche gli operatori con competenze tecniche limitate possano eseguire efficacemente test su pannelli solari e inverter fotovoltaici.
• Monitoraggio e controllo a distanza
  • Molti modelli di camera personalizzata offrono capacità di monitoraggio e controllo remoto.in quanto consente di monitorare l'andamento delle prove e regolare i parametri delle prove da un luogo remotoQuesto è particolarmente utile per test a lungo termine o quando vengono condotti più test contemporaneamente.Il monitoraggio e il controllo a distanza consentono un intervento tempestivo in caso di problemi, garantendo il funzionamento regolare ed efficiente del processo di prova.

3. Parametri specifici

• Modello	FC-150	FC-270	FC-456	FC-1000
  Dimensioni interne ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Dimensioni esterne ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Materiale interno	#304 Acciaio inossidabile
  Materiale esterno	Acciaio inossidabile in polvere #304
  Intervallo di temperatura	+ 150°C ~ - 70 °C
  Risoluzione di temperatura °C	0.01
  Stabilità a temperatura °C	± 0.3
  Temperatura elevata °C	100	100	100	100
  Tempo di riscaldamento (min)	20	30	30	30
  Temperatura bassa	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Tempo di raffreddamento (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Sistema di circolazione dell'aria	Sistema di convezione meccanica

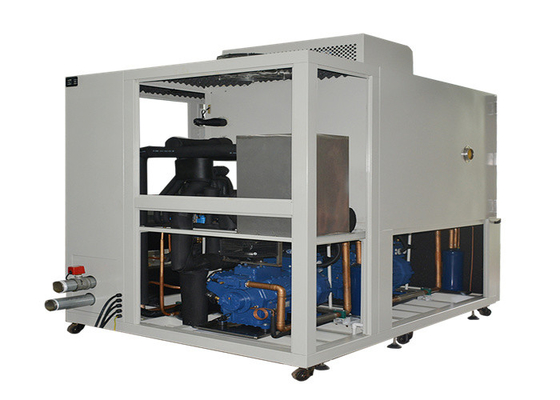

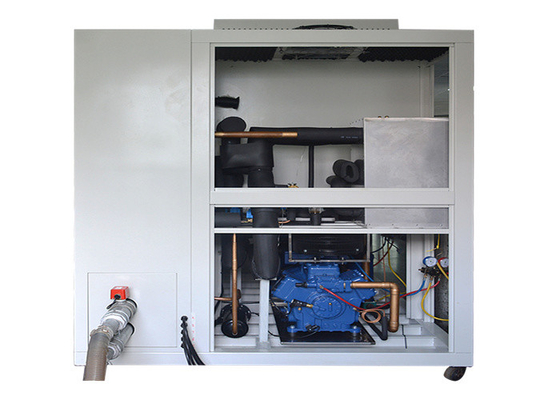

  Sistema di raffreddamento	Compressore, evaporatore a pinne, condensatore di gas importati
  Sistema di riscaldamento	Sus304 Caldaia ad alta velocità in acciaio inossidabile
  Controller	Pannello tattile
  Requisiti di potenza elettrica	3 fasi 380V ± 10% 50/60Hz
  Dispositivo di sicurezza	Fenestra di vetro, foro di prova di 50 mm, lampada di indicazione di azione, illuminazione a scatola, scaffale intercalare* 2 pezzi, protezione del carico del sistema di circuito, protezione del carico del compressore, protezione del carico del sistema di controllo,protezione del carico del sistema di riscaldamento, protezione da sovraccarico a temperatura, lampada a segnale di guasto

4. Funzioni del prodotto

• Valutazione delle prestazioni
  • La camera personalizzata aiuta a valutare le prestazioni dei pannelli solari e degli inverter fotovoltaici in condizioni dinamiche, sottoponendoli a cicli termici rapidi.Ciò include la valutazione di parametri quali la potenza di uscitaPer i pannelli solari, i rapidi cambiamenti di temperatura possono influenzare la tensione di circuito aperto, la corrente di corto circuito e il fattore di riempimento,che sono indicatori chiave del loro rendimentoNel caso degli inverter fotovoltaici, la temperatura può influenzare l'efficienza di conversione, la qualità della potenza e la precisione del monitoraggio del punto di potenza massimo (MPPT).i produttori possono comprendere in che modo le prestazioni dei componenti sono influenzate e apportare miglioramenti per migliorare la loro efficienza complessiva.
• Test di affidabilità
  • La camera su misura può essere utilizzata per testare l'affidabilità dei pannelli solari e degli inverter fotovoltaici in cicli termici rapidi.L'esposizione ripetuta a variazioni estreme di temperatura può causare stress sulle strutture interne dei componenti, come le celle solari dei pannelli e i componenti elettronici degli inverter.i produttori possono individuare potenziali punti deboli e migliorare la durata dei componentiCiò contribuisce a garantire che i componenti possano resistere ai rigori dell'uso a lungo termine in diverse condizioni ambientali senza malfunzionamento.
• Analisi della gestione termica
  • Una gestione termica efficace è fondamentale per le prestazioni e la durata dei pannelli solari e degli inverter fotovoltaici.La camera personalizzata consente ai produttori di analizzare il comportamento termico di questi componenti in diversi scenari di ciclo termico. monitorando la distribuzione della temperatura all'interno dei componenti e le caratteristiche di dissipazione del calore, possono ottimizzare il sistema di gestione termica, come migliorare la progettazione del dissipatore di calore,miglioramento dei materiali isolantiQuesto contribuisce a ridurre l'impatto della temperatura sulle prestazioni dei componenti e prolungare la loro durata.
• Verifica della compatibilità
  • In un sistema di energia solare, i pannelli solari e gli inverter fotovoltaici devono funzionare in armonia con altri componenti, come batterie, regolatori di carica e reti elettriche.La camera personalizzata può essere utilizzata per effettuare prove di compatibilità tra questi componenti in cicli termici rapidiQuesto contribuisce a garantire che i componenti possano mantenere una comunicazione stabile e una corretta funzionalità quando esposti a diverse condizioni di temperatura,anche in presenza di altri dispositivi elettroniciPer esempio, testing the compatibility between a solar panel array and a photovoltaic inverter under rapid temperature changes can help identify any potential issues that may affect the overall performance of the solar energy system.

5. Produzione e garanzia della qualità

• Processo di fabbricazione rigoroso
  • La fabbricazione della camera di ciclo termico a velocità rapida su misura segue procedure di controllo di qualità rigorose.dal corpo della camera e dai materiali isolanti ai sensori di temperatura, elettronica di controllo e sistemi di circolazione dell'aria, è ottenuto da fornitori affidabili e viene sottoposto a approfondite ispezioni e prove.
  • Il processo di assemblaggio viene eseguito da tecnici altamente qualificati in un ambiente pulito e controllato.La camera viene calibrata e verificata in più fasi durante la produzione per garantire la sua accuratezza e prestazioniCiò include il test del sistema di controllo della temperatura, delle prestazioni della circolazione dell'aria e della funzionalità di tutte le caratteristiche di sicurezza.
• Certificazione e convalida della qualità
  • La nostra camera di ciclo termico a velocità rapida su misura ha ottenuto le pertinenti certificazioni di qualità, quali gli standard ISO per le attrezzature di prova ambientale e gli standard specifici dell'industria dell'energia solare.È stato inoltre convalidato da laboratori di prova indipendenti per garantire che soddisfi gli standard del settore e fornisca risultati di prova accurati e affidabili.
  • Aggiorniamo e miglioriamo continuamente il nostro prodotto sulla base degli ultimi progressi tecnologici e dei feedback dei clienti.Questo garantisce che la nostra camera di ciclo termico ad alta velocità rimanga all'avanguardia nella tecnologia di prova dei componenti dell'energia solare.

6- aree di applicazione e storie di successo

• Sviluppo di pannelli solari
  • Un produttore di pannelli solari stava sviluppando un nuovo pannello solare ad alta efficienza.Il pannello è stato testato nella camera di ciclo termico a velocità rapida su misura per valutare le sue prestazioni sotto rapidi cambiamenti di temperaturaLe prove hanno rivelato che l'efficienza del pannello è diminuita significativamente ad alte temperature a causa del degrado dei materiali delle celle solari.il produttore ha migliorato la composizione del materiale e il processo di incapsulamento del pannello solareIl nuovo pannello ha superato tutti i successivi test e ha mostrato una maggiore efficienza e durata in diverse condizioni di temperatura.
• Ottimizzazione degli inverter fotovoltaici
  • Un produttore di inverter fotovoltaici cercava di ottimizzare le prestazioni e l'affidabilità dei suoi inverter.Gli inverter sono stati testati in una camera personalizzata per simulare lo stress termico che avrebbero sperimentato in applicazioni reali.Le prove hanno dimostrato che i componenti interni degli inverter erano soggetti a surriscaldamento e guasti a temperature elevate.Il costruttore ha poi riprogettato il sistema di raffreddamento degli inverter e ha selezionato componenti elettronici più resistenti al caloreGli inverter aggiornati hanno superato tutti i test e hanno fornito una conversione di potenza più stabile e affidabile, anche in ambienti caldi e soleggiati.
• Test di compatibilità del sistema
  • Un'azienda che integra il sistema di energia solare stava progettando di installare un impianto di energia solare su larga scala.e altri componenti del sistema sono stati testati nella camera di ciclo termico a velocità rapida personalizzata per valutare la loro compatibilità con rapidi cambiamenti di temperaturaLe prove hanno identificato alcuni problemi di comunicazione e disallineamenti di tensione tra i componenti a determinati intervalli di temperatura.L'integratore ha lavorato con i produttori di componenti per regolare i parametri elettrici e migliorare i protocolli di comunicazioneIl sistema integrato di energia solare ha superato tutti i test ed è stato installato con successo, fornendo una generazione di energia affidabile ed efficiente.

7Servizio e supporto

• Consulenza tecnica pre-vendita
  • Our team of solar energy testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom rapid - rate thermal cycle chamber for their specific testing needsOffriamo dimostrazioni e sessioni di formazione per familiarizzare i clienti con il funzionamento e la funzionalità della camera prima dell'acquisto.Assistiamo anche nella selezione del modello di camera e dei parametri di prova appropriati in base alle esigenze del cliente.
• Servizio post-vendita e manutenzione
  • Offriamo un servizio post-vendita completo, inclusa l'installazione e la messa in servizio in loco.e riparazioni di emergenzaForniamo pezzi di ricambio genuini e aggiornamenti tempestivi per garantire le prestazioni a lungo termine e l'affidabilità della camera.
  • Offriamo anche contratti di servizi che comprendono manutenzione preventiva e supporto tecnico prioritario.Il nostro obiettivo è quello di garantire che la camera di ciclo termico a velocità rapida personalizzata dei nostri clienti sia sempre in condizioni di funzionamento ottimali, che fornisce risultati di prova accurati e affidabili.
• Formazione e sostegno tecnico
  • Conduciamo programmi di formazione per i nuovi utenti per assicurarci che possano operare efficacemente la camera di ciclo termico a velocità rapida e interpretare i risultati dei test.Il nostro team di supporto tecnico è disponibile 24 ore su 24 per rispondere alle domande, fornire assistenza nella risoluzione dei problemi e fornire indicazioni sull'ottimizzazione del metodo di prova.
  • Forniamo anche aggiornamenti software e supporto per i sistemi di controllo e monitoraggio della camera per tenerla aggiornata con le ultime funzionalità e tecnologie.
