Sistemi di prova elettrodinamici di vibrazione

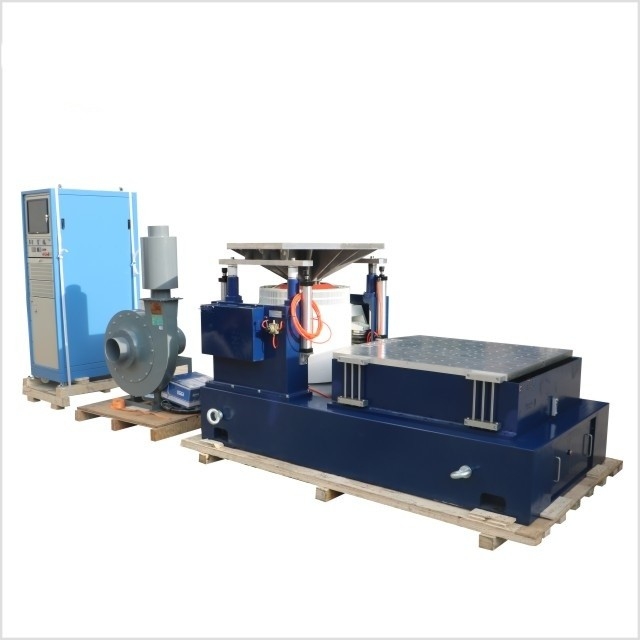

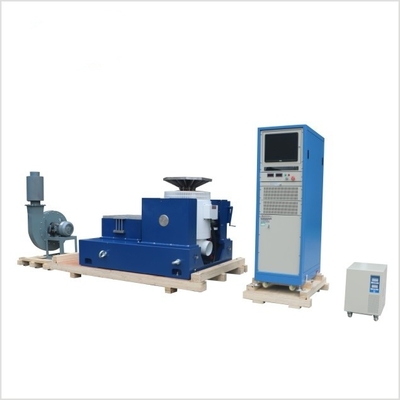

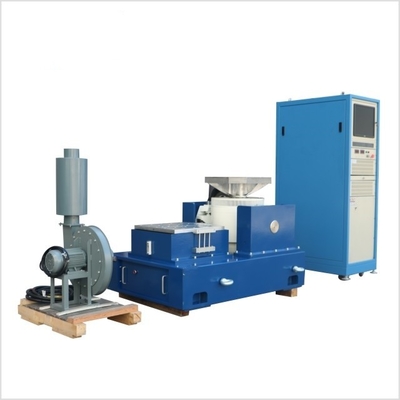

Robusto sistema di prova delle vibrazioni delle costruzioni con tabella di scivolo per la prova casuale RMS

Marchio:	PRECISION
Numero di modello:	VTS-20
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

20 kN

forza casuale:

20 kN

forza d'urto:

40KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

76 mm

Velocità:

2.0

Dimensione della tabella:

1200x1200 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Sistema di prova delle vibrazioni della tavola scivolante

Sistema di prova delle vibrazioni con tavolo di scivolo

Robusto sistema di prova delle vibrazioni delle costruzioni

Descrizione di prodotto

Sistema di prova delle vibrazioni con tabella di scivolo per la prova delle vibrazioni casuali RMS

In un contesto dinamico di sviluppo di prodotti e di garanzia della qualità in molteplici settori, è essenziale comprendere come i prodotti rispondono alle vibrazioni del mondo reale.Il test di vibrazione casuale RMS (Root Mean Square) è diventato un metodo fondamentale per valutare la durata e l'affidabilità dei prodottiUn sistema di prova delle vibrazioni dotato di una tavola di scorrere su misura per tali prove fornisce una soluzione completa per simulare scenari di vibrazione complessi.- Sì.

1L'importanza del test di vibrazione casuale RMS- Sì.

Imitazione delle vibrazioni del mondo reale- Sì.

Le vibrazioni casuali sono comuni nella natura e in vari ambienti industriali.I prodotti che vanno dai componenti aerospaziali all'elettronica di consumo sono esposti a vibrazioni non regolari o periodichePer esempio, un aereo in volo sperimenta vibrazioni da funzionamento del motore, turbolenze dell'aria e risonanze strutturali.rendendo fondamentale la sperimentazione dei prodotti in condizioni similiIl test di vibrazione casuale RMS mira a replicare queste vibrazioni del mondo reale in un ambiente di laboratorio controllato.i costruttori possono individuare potenziali debolezze nella progettazioneQuesto contribuisce a garantire che i prodotti possano resistere alle vibrazioni che incontreranno durante la loro vita, riducendo il rischio di guasto sul campo.- Sì.

Quantificazione dell'intensità delle vibrazioni con RMS- Sì.

RMS è una misura statistica che fornisce un modo per quantificare l'intensità delle vibrazioni casuali.Nel test di vibrazione casuale RMS, i profili di prova sono progettati per corrispondere ai valori RMS delle vibrazioni attese in applicazioni reali.se è probabile che un prodotto subisca vibrazioni con un'accelerazione RMS di 5 g in un particolare ambiente operativo, il sistema di prova delle vibrazioni può essere programmato per generare un profilo di vibrazione casuale con un valore RMS di 5 g.Ciò consente una valutazione più accurata delle prestazioni del prodotto in condizioni di vibrazione realistiche.- Sì.

2- Comprendere il sistema di prova delle vibrazioni con tabella di scivolo- Sì.

Componenti del sistema di prova delle vibrazioni- Sì.

Il sistema di prova delle vibrazioni è costituito da diversi elementi chiave: il generatore di vibrazioni, che può essere un agitatore elettrodinamico o idraulico, è responsabile della produzione delle vibrazioni.in una scossa elettrodinamicaSecondo la regola della mano sinistra di Fleming, questo crea una forza che fa muovere la bobina, generando vibrazioni.L'amplificatore di potenza fornisce la potenza elettrica necessaria per guidare il shakerIl controller è il cervello del sistema, permettendo agli operatori di impostare i parametri di vibrazione desiderati come la gamma di frequenza, i livelli di amplitudine e il valore RMS della vibrazione casuale.- Sì.

Il ruolo della tavola scivolosa- Sì.

Il tavolo scivolo è un' unica e preziosa cosaIn molti scenari reali, il sistema di prova di vibrazione è stato progettato per consentire al campione di prova di muoversi o scivolare rispetto alla fonte di vibrazione.I prodotti subiscono non solo vibrazioni ma anche movimento relativoAd esempio, nel sistema di sospensione di un veicolo, i componenti si muovono tra loro mentre sono sottoposti a vibrazioni.Ha una superficie a basso attrito, che consente al campione di prova di muoversi liberamente in una o più direzioni durante la prova di vibrazione, aggiungendo una dimensione aggiuntiva al processo di prova,fornire dati più completi su come il prodotto si esibisce in condizioni reali.- Sì.

Forza sinusoidale/casuale/d'urto	2,200 kgf/2.000 kgf/4.400 kgf	Massa dell'armatura	25 kg
Intervallo di frequenza	Da 5 a 3.000 Hz	Dimensioni degli inserti (standard)	M10
Max. /Disposizione continua p-p	76 mm/63 mm	Attachment di carico: punti (norma)	21
Velocità massima	2.0 m/s	Asse di spinta naturale-frequenza	3 Hz
Max. seno/accelerazione casuale	88/60 g	Max. Supporto di carico verticale	400 kg
Diametro dell'armatura	340 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2,700 Hz (nom.) ± 5%	Dimensione LxWxH	1,160 mm x 880 mm x 1,050 mm
Momento di ribaltamento ammissibile dell'armatura	500 Nm	Peso (non incrustato)	1700 kg

3Come il sistema esegue i test di vibrazione casuale RMS- Sì.

Generazione di profili di vibrazione casuali- Sì.

Per eseguire i test di vibrazione casuale RMS, il sistema di prova delle vibrazioni utilizza algoritmi avanzati per generare segnali elettrici casuali..La natura casuale dei segnali assicura che le vibrazioni risultanti coprano una vasta gamma di frequenze e amplitudini, simili a quelle delle situazioni del mondo reale.Il regolatore regola con precisione le caratteristiche del segnale casuale per ottenere il valore RMS desideratoAd esempio, se l'accelerazione RMS di riferimento è di 3 g, il regolatore monitorerà e regolerà continuamente il segnale per mantenere questo valore durante tutta la prova.- Sì.

Interazione con la tavola di scivolo- Sì.

Quando il tavolo di scivolo è in uso, il campione di prova viene montato su di esso.il tavolo di scivolo permette al campione di muoversi in base alle forze che agiscono su di essoI sensori posizionati sul tavolo di scivolo e sul campione di prova misurano il movimento e le vibrazioni.che può quindi effettuare regolazioni in tempo reale al profilo di vibrazioneAd esempio, se il campione di prova inizia a muoversi in modo inaspettato sul tavolo di scivolo, il controllore può modificare i parametri di vibrazione per simulare meglio le condizioni del mondo reale.- Sì.

4. Caratteristiche di prestazione del sistema di prova delle vibrazioni- Sì.

Controllo delle vibrazioni ad alta precisione- Sì.

Il sistema di prova delle vibrazioni offre un controllo di alta precisione delle vibrazioni casuali RMS.consentendo una replicazione precisa dello spettro di frequenze desideratoIl controllo dell'ampiezza è inoltre molto preciso, con una precisione dell'ampiezza di circa ± 1%.Per esempio:, nel testare un componente elettronico sensibile per un satellite, il sistema deve essere in grado di riprodurre con precisione le vibrazioni casuali RMS che incontrerà durante il lancio e in orbita,che consentono una valutazione accurata delle prestazioni del componente.- Sì.

Ampia gamma dinamica- Sì.

La capacità di coprire un'ampia gamma dinamica è un'altra caratteristica importante: il sistema è in grado di generare vibrazioni con ampiezze molto basse, adatte per testare prodotti in ambienti a bassa vibrazione,come i dispositivi medici in ospedaleAllo stesso tempo, può produrre vibrazioni di alta amplitudine per prodotti che subiscono condizioni estreme, come i componenti di un'auto da corsa ad alte prestazioni.L'ampia gamma dinamica assicura che il sistema possa soddisfare le esigenze di prova di una vasta gamma di prodotti.- Sì.

Costruzione robusta e affidabile- Sì.

Data la natura ripetitiva e impegnativa dei test di vibrazione casuale RMS, il sistema di prova delle vibrazioni è costruito con una costruzione robusta e affidabile.e altri componenti meccanici sono fatti di materiali di alta resistenza come alluminio o acciaio per resistere alle forti forze generate durante la provaI componenti elettrici ed elettronici, compreso l'amplificatore di potenza e il regolatore, sono progettati per funzionare in modo continuo in condizioni di tensione elevata senza degrado.Il sistema è inoltre dotato di dispositivi di sicurezza per proteggere il campione di prova e gli operatori.Questa robusta costruzione garantisce che il sistema possa eseguire migliaia di test nel corso della sua vita senza manutenzione significativa.ridurre i tempi di inattività e aumentare l'efficienza del processo di prova.- Sì.

5Applicazioni del sistema di prova delle vibrazioni in diversi settori industriali- Sì.

Industria aerospaziale- Sì.

Nell'industria aerospaziale, i test di vibrazione casuale RMS sono fondamentali per garantire l'affidabilità dei componenti degli aeromobili e dei veicoli spaziali.Il sistema di prova delle vibrazioni con tavola di scivolamento è utilizzato per testare componenti come i sistemi di avionicaPer esempio, la struttura delle ali di un aereo viene testata per assicurarsi che possa resistere alle vibrazioni dei motori e alle turbolenze dell'aria durante il volo.La tavola di scivolo può simulare il movimento relativo dei componenti dell'ala, che fornisce dati preziosi per il miglioramento del progetto.- Sì.

Industria automobilistica- Sì.

L'industria automobilistica beneficia molto di questo tipo di prova delle vibrazioni.e i sistemi di sospensione sono testati per garantire la loro resistenza alle vibrazioni durante la normale guida e in condizioni estremeAd esempio, i supporti del motore di un'auto vengono testati per vedere quanto bene possono isolare le vibrazioni del motore dal corpo del veicolo.Il tavolo di scivolo può simulare il movimento del motore rispetto al telaio, che aiuta i produttori a ottimizzare la progettazione dei supporti del motore.- Sì.

Industria elettronica- Sì.

Nell'industria elettronica, dove i prodotti sono spesso soggetti a vibrazioni durante il trasporto e l'uso, il sistema di prova delle vibrazioni viene utilizzato per testare smartphone, laptop e altri dispositivi portatili.Ad esempio, uno smartphone viene testato per assicurarsi che i suoi componenti interni, come la batteria, il modulo della fotocamera e la scheda madre, possano resistere alle vibrazioni da trasportare in tasca o borsa.Il tavolo di scivolo può simulare il movimento del dispositivo durante l'uso normale, consentendo ai fabbricanti di individuare e risolvere potenziali difetti di progettazione.- Sì.

6Conclusioni- Sì.

Il sistema di prova delle vibrazioni con tabella di scivolamento per la prova delle vibrazioni casuali RMS è uno strumento potente per lo sviluppo dei prodotti e la garanzia della qualità in più settori.Simulando con precisione le vibrazioni del mondo reale e permettendo il relativo movimento del campione da testare, fornisce preziose informazioni sulle prestazioni e sulla durata dei prodotti.Questo sistema svolge un ruolo cruciale nel garantire che i prodotti soddisfino gli elevati standard di qualità richiesti nel mercato competitivo di oggi.Se il vostro settore richiede un affidabile test di vibrazione casuale RMS, investire in un tale sistema di prova di vibrazione può migliorare significativamente le prestazioni e l'affidabilità dei vostri prodotti.
