Sistema di scossa elettrodinamica per le vibrazioni sinusoide e per la prova delle vibrazioni casuali

Marchio:	PRECISION
Numero di modello:	VTS-20
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

20 kN

forza casuale:

20 kN

forza d'urto:

40KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

76 mm

Velocità:

2.0

Dimensione della tabella:

1200x1200 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Sistema di scossa per vibrazioni per la rottura sinusale

Sistema di prova di vibrazione casuale

Descrizione di prodotto

Sistema di vibrazione per la prova di scatto sinusoidale, prova casuale e vibrazione sinusoidale

Nel panorama in continua evoluzione dello sviluppo dei prodotti e dell'assicurazione della qualità, le prove di vibrazione sono diventate uno strumento indispensabile in una vasta gamma di settori.Dal settore aerospaziale e automobilistico all'elettronica e ai beni di consumo, è fondamentale garantire l'affidabilità e la durata dei prodotti in varie condizioni di vibrazione.nonché test di vibrazione casuale e sinusoidale, offre una soluzione completa per valutare le prestazioni dei prodotti in scenari reali.

1L'importanza delle diverse prove di vibrazione- Sì.

Test di Sine Burst.

Il test di scatto sinusoidale consiste nel sottoporre un prodotto a una serie di vibrazioni di onde sinusoidali di breve durata e ampiezza.Questo tipo di prova è particolarmente utile per identificare le frequenze di risonanza nei prodottiLa risonanza si verifica quando la frequenza naturale di un prodotto corrisponde alla frequenza della vibrazione applicata, portando ad un aumento significativo dell'ampiezza della vibrazione.Per esempioSe una parte risponde durante il volo, può subire uno stress eccessivo, che può portare a un guasto prematuro.Eseguendo prove di scoppio sinusoidale utilizzando un sistema di scossa a vibrazione, i produttori possono individuare queste frequenze di risonanza e apportare modifiche al design per evitare problemi relativi alla risonanza.

Test di vibrazione casuale

I test a vibrazione casuale mirano a simulare le complesse e imprevedibili vibrazioni che i prodotti incontrano in ambienti reali.come le vibrazioni del motore in un veicolo, vibrazioni delle macchine in ambiente industriale, o vibrazioni durante il trasporto.I test di vibrazione casuali aiutano a valutare le prestazioni di un prodotto in tali condizioni di vibrazione caotichePer esempio, nel settore dell'elettronica, gli smartphone e i laptop vengono testati per le vibrazioni casuali per assicurarsi che i loro componenti interni, come circuiti stampati e hard disk, siano in grado di funzionare bene.può resistere alle vibrazioni durante il normale utilizzo e il trasportoQuesto metodo di prova consente ai fabbricanti di individuare potenziali debolezze nella progettazione del prodotto, quali collegamenti sciolti o componenti fragili.

Test di vibrazione sinusale.

Il test delle vibrazioni sinusoidali consiste nell'applicare a un prodotto una vibrazione sinusoidale a una singola frequenza, utilizzata per valutare la risposta di un prodotto a una frequenza specifica per un periodo di tempo.Questo tipo di prova è utile per capire come un prodotto si comporterà sotto vibrazioni periodichePer esempio, nell'industria automobilistica, i supporti del motore vengono testati con vibrazioni sinusali per determinare la loro capacità di isolare le vibrazioni del motore dal corpo del veicolo.Controllando la frequenza e l'ampiezza delle vibrazioni sinusali, i costruttori possono valutare l'efficacia della progettazione del montaggio del motore nel ridurre le vibrazioni e migliorare il comfort generale del veicolo.

2Comprendere il sistema di vibrazione- Sì.

Principio di funzionamento

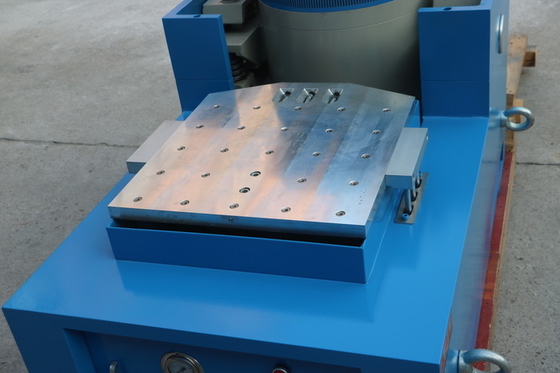

In un sistema elettrodinamico, una corrente elettrica viene applicata a una bobina in movimento sospesa in un campo magnetico.Secondo la regola della mano sinistra di FlemingIl movimento della bobina viene trasferito al tavolo agitatore, sul quale viene posto il prodotto o il campione di prova.Per generare diversi tipi di vibrazioniPer le prove di scoppio sinusoidale, la corrente viene regolata in modo da produrre onde sinusoidali di breve durata ad alta ampiezza.per la prova di vibrazioni casuali, un generatore di segnali casuale viene utilizzato per controllare la corrente, creando un complesso modello di vibrazioni.il fluido idraulico viene utilizzato per generare la forza che fa vibrare il tavolo agitatoreIl flusso e la pressione del fluido idraulico sono regolati per ottenere i profili di vibrazione desiderati.

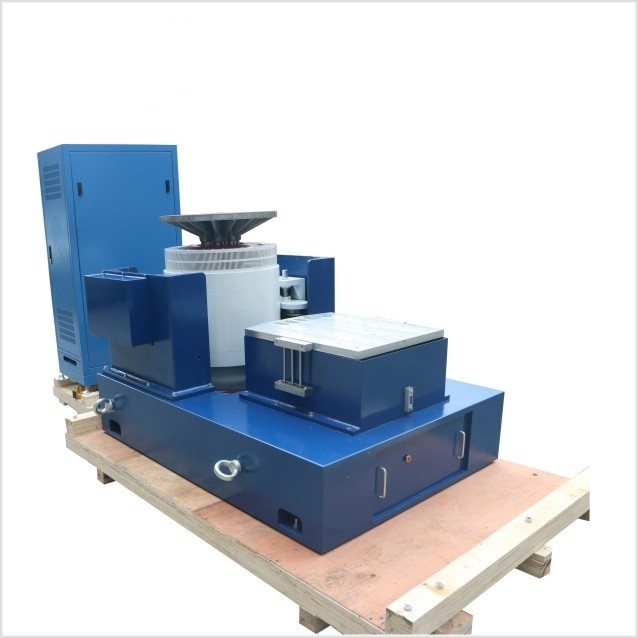

Componenti del sistema di vibrazione

In un sistema elettrodinamico, il sistema di vibrazione è composto da diversi componenti chiave, il quale è il principale componente del sistema di vibrazione.amplifica il segnale elettrico a un livello sufficiente a generare vibrazioni significativeIl controller è il cervello del sistema. Gli operatori possono inserire parametri di vibrazione specifici nel controller, come l'intervallo di frequenza, l'ampiezza e il tipo di prova di vibrazione (sine burst,casualeIl regolatore genera quindi i segnali di controllo appropriati all'amplificatore di potenza.Il tavolo agitatore è progettato per essere una piattaforma rigida e piatta per garantire un trasferimento uniforme delle vibrazioni sul campione di prova.In aggiunta, sensori come gli accelerometri sono posizionati sul tavolo dell'agitatore e sul campione di prova per misurare i livelli effettivi di vibrazione.consentendo di regolare in tempo reale il profilo di vibrazione desiderato.

3Come il sistema di vibrazione di scossa esegue diversi test- Sì.

Procedura di prova di scoppio sinusoidale.

Per i test di scoppio sinusoidale, l'operatore imposta prima i parametri nel controller, compresa la frequenza del scoppio sinusoidale, l'ampiezza e il numero di scoppi.Il controller invia poi un segnale all'amplificatore di potenza, che a sua volta spinge l'agitatore a produrre le vibrazioni di scoppio sinusoidale specificate.e gli accelerometri misurano la risposta del campione agli scoppi di senoSe il campione mostra segni di eccessiva vibrazione o risonanza, i dati raccolti dagli accelerometri possono essere utilizzati per analizzare il problema.se un componente in un satellite subisce una risonanza durante una prova di sinusoide, gli ingegneri possono utilizzare i dati per modificare il progetto del componente o aggiungere materiali di ammortizzazione per ridurre l'effetto di risonanza.

Processo di prova delle vibrazioni casuali

Nel test delle vibrazioni casuali, il controller utilizza un generatore di segnali casuali per creare un segnale elettrico casuale.La tavola agitatrice vibra in modo casuale.Gli accelerometri misurano continuamente i livelli di vibrazione della tavola agitatrice e del campione di prova.Il regolatore confronta i livelli di vibrazione misurati con il profilo di vibrazione casuale desiderato e effettua regolazioni all'amplificatore di potenza se necessarioPer esempio, quando si testa un dispositivo medico per le vibrazioni casuali,il sistema di scossa per vibrazioni può garantire che il dispositivo possa resistere alle vibrazioni che può incontrare durante il trasporto e l'uso normale;.

Esecuzione dei test di vibrazione sinusale

Durante la prova delle vibrazioni sinusoidali, l'operatore imposta la frequenza e l'ampiezza dell'onda sinusoidea nel controller.Il controllore genera poi un segnale sinusoidale amplificato dall' amplificatore di potenza e inviato al vibratoreLa tavola agitatrice vibra alla frequenza e all'ampiezza specificate e gli accelerometri monitorano la risposta del campione.Questi dati possono essere utilizzati per valutare le prestazioni del campione a quella particolare frequenzaAd esempio, quando si effettua il test del sistema di sospensione di un veicolo, il test delle vibrazioni sinusoidali può aiutare a determinare i parametri ottimali di progettazione per ridurre le vibrazioni a specifiche frequenze,come quelle causate da irregolarità del motore del veicolo o della strada.

Forza sinusoidale/casuale/d'urto	3,000 kgf/3,000 kgf/6,000 kgf	Massa dell'armatura	30 kg
Intervallo di frequenza	5-3 000 Hz	Dimensioni degli inserti (standard)	M10
Max./ Spostazione continua p-p	51 mm/51 mm	Punti di attacco del carico (norma)	17
Max.Velocità	2.0 m/s	Asse di spinta naturale-frequenza	3 Hz
Max.Sine/Accelerazione casuale	100/60 g	Max. Supporto di carico verticale	500 kg
Diametro dell'armatura	440 mm	Campo di sbandamento @152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2t500Hz (nom.) ± 5%	Dimensione LxWxH	1,270 mmx980 mmx1,135 mm
Momento di ribaltamento ammissibile dell'armatura	500 Nm	Peso (non incrustato)	2500 kg

4. Caratteristiche prestazionali del sistema di agitatori a vibrazione- Sì.

Controllo delle vibrazioni ad alta precisione

Il sistema di agitazione a vibrazione offre un controllo di alta precisione dei parametri di vibrazione.garantire che le vibrazioni siano generate alle frequenze esatte richieste per ciascuna provaLa precisione dell'ampiezza è inoltre altamente affidabile, con una precisione di circa ± 1% del valore di accelerazione impostato.Per esempio:, al momento di testare un altoparlante audio ad alte prestazioni per le vibrazioni sinusali,il sistema di vibrazione deve riprodurre con precisione le frequenze e le amplitudini per valutare accuratamente le prestazioni dell'altoparlante.

Ampio raggio dinamico

La capacità di coprire un'ampia gamma dinamica è un'altra caratteristica importante: il sistema può generare vibrazioni con ampiezze molto basse, adatte per testare prodotti sensibili come la microelettronica, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni, la tecnologia di controllo delle emissioni,e vibrazioni ad alta ampiezza per prodotti che devono resistere a condizioni difficiliL'ampia gamma dinamica consente di testare una vasta gamma di prodotti in diversi settori.Che si tratti di un sensore delicato in un dispositivo medico o di un componente di un motore pesante, il sistema di vibrazione può simulare i livelli di vibrazione appropriati.

Costruzione robusta e affidabile

Dato il carattere ripetitivo e impegnativo delle prove di vibrazione, il sistema di scossa per vibrazioni è costruito con una costruzione robusta e affidabile.La tavola agitatrice e gli altri componenti meccanici sono realizzati con materiali di alta resistenza come l'acciaio per resistere alle forti forze generate durante le prove di vibrazioneI componenti elettrici e idraulici, compreso l'amplificatore di potenza e il regolatore, sono progettati per funzionare in modo continuo in condizioni di stress elevati senza degrado.Il sistema è inoltre dotato di dispositivi di sicurezza, quali la protezione da sovraccarico e i meccanismi di arresto di emergenza, per proteggere il campione di prova, gli operatori e l'apparecchiatura stessa.Questa costruzione robusta assicura che il sistema di scossa a vibrazione possa eseguire un gran numero di prove durante la sua vita senza manutenzione significativa, riducendo i tempi di inattività e aumentando l'efficienza del processo di prova.

5- Applicazioni del sistema di vibrazione in diverse industrie- Sì.

Industria aerospaziale

Nell'industria aerospaziale, il sistema di scossa a vibrazione è ampiamente utilizzato per testare componenti di aeromobili, dalle parti del motore ai sistemi avionici.I test di scatto sinusoidale aiutano a identificare le frequenze di risonanza nelle pale del motore, mentre i test di vibrazione casuale e sinusoidale assicurano che i componenti possano resistere alle vibrazioni durante il volo.il carrello di atterraggio di un aeromobile viene testato con vibrazioni casuali per simulare l'impatto e le vibrazioni durante l'atterraggio;Questo aiuta a garantire la sicurezza e l'affidabilità dell'aeromobile durante il decollo e l'atterraggio.

Industria automobilistica

L'industria automobilistica trae grandi vantaggi dal sistema di scossa a vibrazione: componenti del motore, sistemi di sospensione e componenti interni vengono testati utilizzando diversi test di vibrazione.I test di vibrazione sinusale sono utilizzati per ottimizzare la progettazione dei supporti del motore, mentre i test di vibrazione casuale aiutano a garantire che i componenti interni, come cruscotti e sedili, non producano vibrazioni fastidiose durante la normale guida.il sistema audio di un'auto viene testato con vibrazioni sinusoidali e casuali per assicurarsi che funzioni correttamente e non produca alcuna distorsione o danno sotto vibrazione.

Industria elettronica

Nell'industria elettronica, il sistema di scossa a vibrazione viene utilizzato per testare una vasta gamma di prodotti, dagli smartphone e tablet ai sistemi di controllo industriale.La prova delle vibrazioni casuali è fondamentale per garantire che i componenti interni di questi dispositivi possano resistere alle vibrazioni durante il trasporto e l'uso normale. Il test di scatto sinusoidale può essere utilizzato per identificare eventuali problemi di risonanza nell'alloggiamento del dispositivo o nei componenti interni.il disco rigido di un laptop viene testato con vibrazioni casuali per assicurarsi che i dati memorizzati rimangano al sicuro anche quando il laptop è sottoposto a vibrazioni.
