Sistema di prova delle vibrazioni sinusoidali Tabella di scossa delle vibrazioni per circuiti stampati PCB

Marchio:	PRECISION
Numero di modello:	VTS-3
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

3KN

forza casuale:

3KN

forza d'urto:

6KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

40 mm

Velocità:

2.0

Dimensione della tabella:

500x500 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Tavolo di scossa per vibrazioni sinusoidali

Tabella di agitazione per circuiti stampati

Tabella di agitazione per cartoni PCB

Descrizione di prodotto

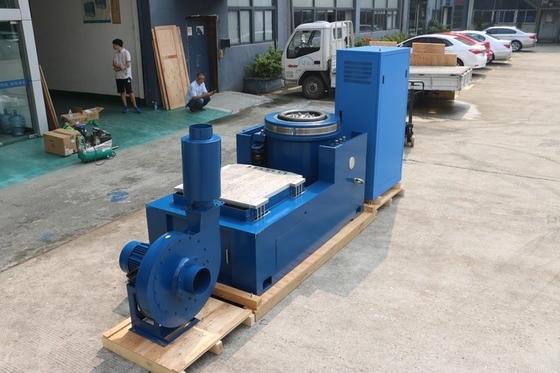

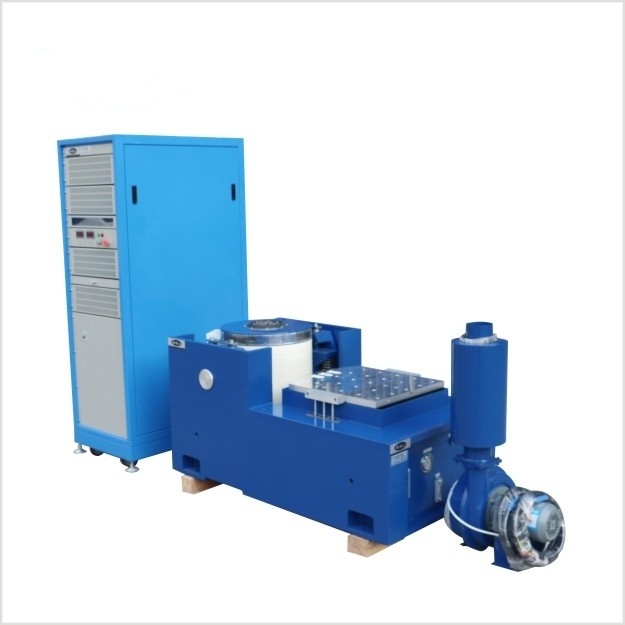

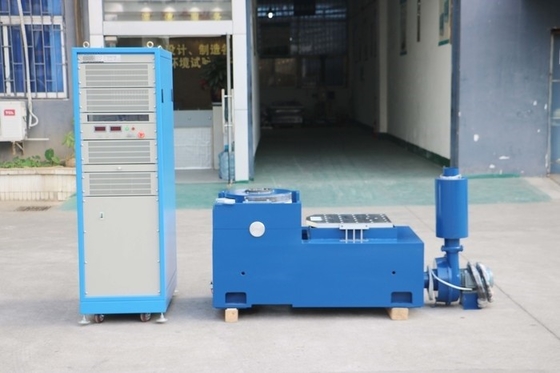

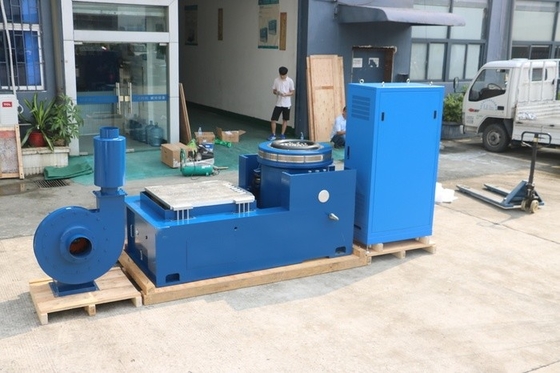

Vibration Shaker Table esegue test di vibrazione sinusoidale per circuiti stampati

Nel rapido mondo della produzione elettronica, assicurare l'affidabilità dei circuiti stampati (PCB) è di primaria importanza.Il nostro Vibration Shaker Table è stato progettato specificamente per eseguire test di vibrazione sinusoidale sui PCB., fornendo ai produttori informazioni preziose sulla durata e le prestazioni dei loro progetti di PCB.

1Importanza del test delle vibrazioni sinusoidali per i PCB

I PCB sono la spina dorsale dei moderni dispositivi elettronici e sono soggetti a varie sollecitazioni meccaniche durante la loro durata.Il test delle vibrazioni sinusoidali imita le vibrazioni cicliche che i PCB possono incontrare in scenari realiIn questo modo, i PCB vengono sottoposti a queste vibrazioni controllate.i produttori possono individuare potenziali debolezze nel layout della schedaQuesto rilevamento precoce dei problemi consente di migliorare la progettazione,ridurre il rischio di guasti del prodotto sul campo e, in ultima analisi, migliorare la soddisfazione dei clienti.

2. Caratteristiche chiave del nostro Vibration Shaker Table

Generazione di vibrazioni sinusoidali precise

Il nostro vibrator è dotato di una tecnologia avanzata che gli consente di generare vibrazioni sinusoidali di alta precisione.coprendo un ampio spettro di possibili frequenze di vibrazione che i PCB possono sperimentareL'ampiezza delle vibrazioni può essere controllata con precisione, con uno spostamento massimo fino a ± 25 mm.Questa precisione nella generazione di vibrazioni garantisce che il PCB sia testato in condizioni molto simili al suo ambiente operativo effettivo.

Profili di prova personalizzabili

Sappiamo che i diversi disegni di PCB possono richiedere condizioni di prova uniche.I fabbricanti possono impostare la frequenza specifica, l'ampiezza e la durata delle vibrazioni sinusoidali in base alle esigenze del prodotto.la tavola agitatrice può essere programmata per soddisfare le esigenze esatte del PCB sottoposto a prova.

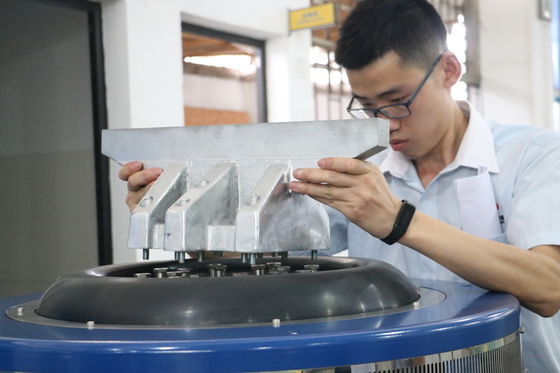

Piattaforma di prova di alta qualità

La piattaforma di prova del tavolo di agitazione per vibrazioni è progettata per tenere saldamente il PCB durante la prova.assicurando che il PCB rimanga saldamente in posizione anche durante vibrazioni ad alta intensitàLa piattaforma è realizzata con un materiale che ammortizza le vibrazioni, riducendo al minimo le interferenze esterne e fornendo un ambiente di prova pulito per risultati accurati.

Sistema di controllo user-friendly

Il funzionamento del nostro vibrator è semplificato grazie al suo sistema di controllo user-friendly.dotato di software intuitivo che consente agli operatori di inserire facilmente i parametri di prova, avviare e interrompere il test, e monitorare i progressi in tempo reale.che consente la raccolta e l'analisi di dati sulle vibrazioni per ulteriori valutazioni delle prestazioni dei PCB.

3. Specificativi

Forza sinusoidale/casuale/d'urto	1,100 kgf/1,100 kgf/2.200 kgf	Massa dell'armatura	11 kg
Intervallo di frequenza	Da 5 a 3.000 Hz	Dimensioni degli inserti (standard)	M8
Max./Sviluppo continuo p-p	51 mm/ 51 mm	Punti di attacco del carico (norma)	17
Velocità massima	2.0 m/s	Asse di spinta naturale-frequenza	3 Hz
Max.Sine/Accelerazione casuale	100/60 g	Mac Supporto di carico verticale	300 kg
Diametro dell'armatura	235 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2,500 Hz (nom.) ± 5%	Dimensione LxWxH	940 mmx715 mmx780 mm
Momento di ribaltamento ammissibile dell'armatura	300 Nm	Peso (non incrustato)	1.000 kg

4Applicazioni nella fabbricazione di PCB

Elettronica di consumo

Nella produzione di smartphone, tablet e computer portatili, i PCB sono componenti cruciali.Il nostro tavolo agitatore a vibrazione aiuta i produttori a garantire che i PCB in questi dispositivi possano resistere alle vibrazioni causate dalla normale manipolazioneIn questo caso, il sistema di controllo delle vibrazioni si basa su un sistema di controllo delle vibrazioni sinusoidali.possono identificare e risolvere potenziali problemi come componenti sciolti o giunti di saldatura rotti prima che i prodotti raggiungano il mercato.

Elettronica automobilistica

I PCB per automobili sono esposti a forti vibrazioni del motore, delle condizioni stradali e del movimento del veicolo.moduli di controllo del motoreQuesto garantisce che questi componenti critici funzionino in modo affidabile per tutta la vita del veicolo, anche in presenza di vibrazioni continue.

Elettronica industriale

Le PCB utilizzate nei sistemi di controllo industriale, nella robotica e nelle unità di distribuzione di energia devono essere altamente affidabili.Il nostro tavolo di vibrazione permette ai produttori di testare questi PCB in condizioni di vibrazione industriale simulate, garantendo le loro prestazioni a lungo termine e riducendo il rischio di guasti delle apparecchiature in ambienti industriali.

5Conclusioni

Investire nella nostra Vibration Shaker Table per i test di vibrazione sinusoidale dei PCB è una decisione saggia per qualsiasi produttore di elettronica.,Con una piattaforma di prova di alta qualità e un sistema di controllo user friendly, offre una soluzione completa per valutare l'affidabilità dei PCB.i produttori possono migliorare la qualità dei loro prodotti, ridurre il numero di restituzioni di prodotti a causa di guasti di PCB e ottenere un vantaggio competitivo sul mercato.Contattaci oggi per saperne di più su come il nostro tavolo shaker vibrazione può essere su misura per soddisfare i vostri specifici requisiti di test PCB.
