Dettagli dei prodotti

Casa prodotti

Sistemi di prova elettrodinamici di vibrazione

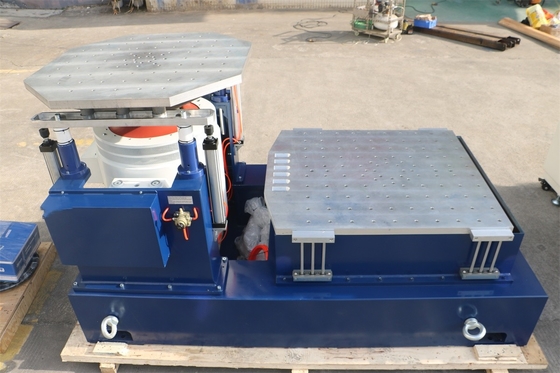

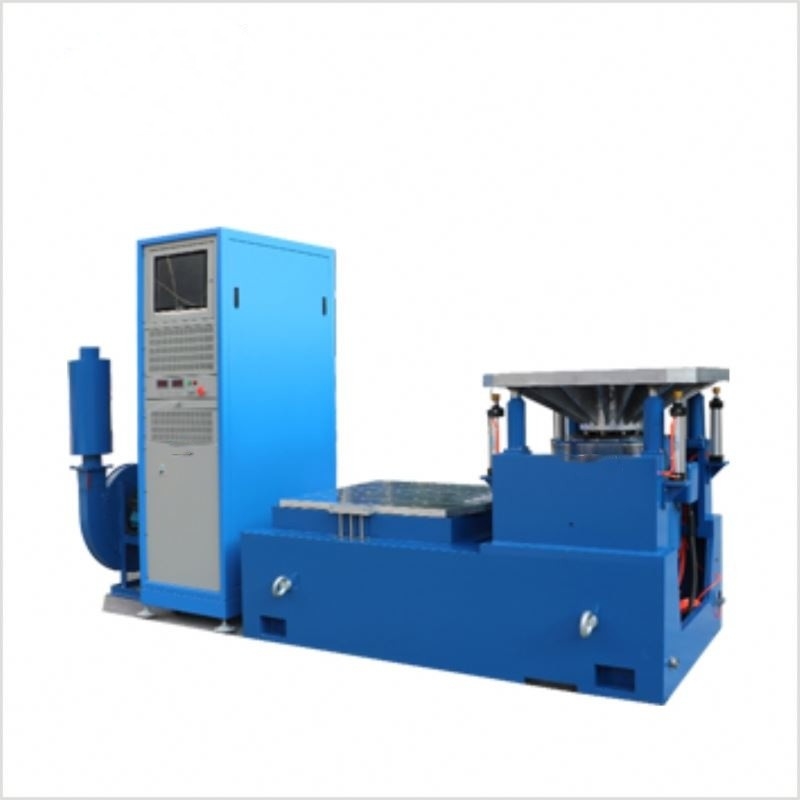

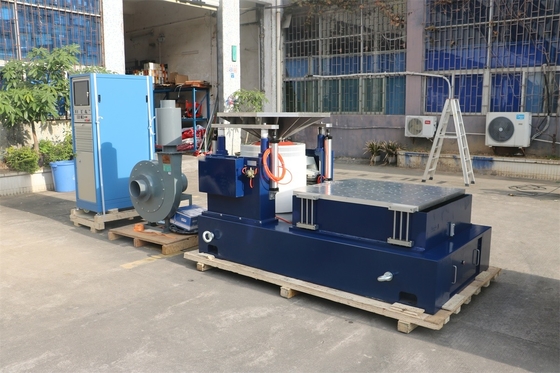

Sistemi di prova elettrodinamici a più assi per la prova delle vibrazioni aerospaziali

Marchio:	PRECISION
Numero di modello:	VTS-10
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

70KN

forza casuale:

70KN

forza d'urto:

140KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

76 mm

Velocità:

2.0

Dimensione della tabella:

1200x1200 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Scattivo a vibrazione elettrodinamica per l'aerospazio

Sistemi di prova di vibrazione elettrodinamica a più assi

Sistemi di prova delle vibrazioni aerospaziali

Descrizione di prodotto

Scattivo per vibrazioni elettrodinamiche a più assi per la prova delle vibrazioni aerospaziali

Nell'industria aerospaziale, dove l'affidabilità dei componenti è cruciale per il successo delle missioni e la sicurezza dei passeggeri e dell'equipaggio,La prova delle vibrazioni svolge un ruolo indispensabileIl nostro strumento di vibrazione elettrodinamica multiasse è stato progettato per soddisfare le rigide esigenze di test aerospaziali.fornire ai produttori e ai ricercatori aerospaziali uno strumento potente e preciso per garantire l'integrità dei loro prodotti.

1L'importanza delle prove di vibrazione nell'aerospazio

Durante il decollo, l'atterraggio e le operazioni di volo, i componenti sono esposti a vibrazioni dei motori dell'aeromobile,turbolenza dell'ariaQueste vibrazioni possono causare affaticamento, allentamento delle parti e malfunzionamenti elettrici se i componenti non sono progettati e testati correttamente.La prova delle vibrazioni è essenziale per individuare potenziali debolezze nei componenti aerospaziali, convalidando i miglioramenti apportati alla progettazione e assicurando che tutte le parti possano resistere alle condizioni estreme dei viaggi spaziali o dei voli a grande altitudine.Le compagnie aeree possono ridurre al minimo il rischio di guasti durante il volo., costose interruzioni della missione e rischi per la sicurezza.

2Caratteristiche chiave del nostro agitatore elettrodinamico a più assi

Generazione di vibrazioni ad alta frequenza

L'agitatore è dotato di una tecnologia avanzata che gli consente di generare vibrazioni ad alta frequenza con grande precisione.Questa vasta gamma di frequenze è cruciale per le applicazioni aerospaziali, in quanto diversi componenti possono essere sensibili a differenti intervalli di frequenza.I sistemi di avionica possono richiedere prove ad alte frequenze per garantire la loro immunità alle interferenze elettromagnetiche causate da vibrazioni., mentre i componenti strutturali possono dover essere testati a frequenze inferiori per valutare la loro resistenza alla stanchezza.La capacità di coprire una gamma di frequenze così ampia lo rende adatto per testare una vasta gamma di componenti aerospaziali.

Controllo preciso delle vibrazioni

L'ampiezza delle vibrazioni è controllabile con precisione, con un'accelerazione massima fino a 100 g e uno spostamento massimo di ±50 mm.Questo elevato livello di precisione garantisce che i componenti siano testati in condizioni che corrispondono strettamente al loro ambiente di funzionamento effettivoIl shaker offre anche un eccellente controllo sulle forme d'onda di vibrazione, consentendo la simulazione di vibrazioni sinusoidali, casuali,e modelli di vibrazioni transitorie come richiesto dalle diverse norme di prova aerospazialeSia che si tratti di una vibrazione continua e liscia durante un volo normale o di un colpo improvviso, come una vibrazione durante un atterraggio di emergenza, il tremolo può generare il profilo di vibrazione appropriato.

Profili di prova personalizzabili

Sappiamo che i diversi componenti aerospaziali hanno requisiti di prova unici.Gli ingegneri possono impostare la frequenza specifica, l'ampiezza e la durata delle vibrazioni per ciascun asse in funzione delle esigenze del componente sottoposto a prova.l'antenna di comunicazione di un satellite può richiedere un profilo di vibrazione specifico nell'asse X per testare la sua stabilità meccanica, mentre i suoi pannelli solari possono avere bisogno di un profilo diverso nell'asse Y per valutare la loro flessibilità sotto vibrazione.fornire una soluzione di prova su misura per una vasta gamma di componenti aerospaziali.

Costruzione robusta e affidabile

La piattaforma di prova del vibrator è progettata per contenere in modo sicuro i componenti aerospaziali durante la prova.superficie stabile con punti di attacco multipli per ospitare componenti di varie forme e dimensioniLa piattaforma è realizzata con materiali resistenti alle vibrazioni, che riducono al minimo le interferenze esterne e forniscono un ambiente di prova pulito per risultati accurati.La costruzione complessiva della scossa è robusta, che garantisce la resistenza alle forti forze generate durante le prove e il funzionamento continuo in condizioni difficili.dove il rendimento a lungo termine e costante è cruciale.

Sistema di controllo user-friendly

Nonostante le sue capacità avanzate, il vibratore elettrodinamico multi-asse presenta un sistema di controllo user-friendly basato su PC, dotato di software intuitivo.Gli operatori possono facilmente inserire i parametri di provaIl software fornisce visualizzazioni visive chiare di dati chiave quali frequenza di vibrazione, amplitudine,e tempo di prova rimanente per ciascun asseDispone inoltre di ampie capacità di registrazione e analisi dei dati, consentendo la raccolta e la valutazione approfondita dei dati di prova per una valutazione completa delle prestazioni dei componenti.

3. Specificativi

Forza sinusoidale/casuale/d'urto	7,000 kgf/7,000 kgf/14000 kgf	Massa dell'armatura	63 kg
Intervallo di frequenza	5-2500 Hz	Dimensioni degli inserti (standard)	M10
Max. /Disposizione continua p-p	76 mm/63 mm	Attachment di carico: punti (norma)	17
Velocità massima	1.9mfc	Asse di spinta naturale-frequenza	3 Hz
Max. seno/accelerazione casuale	100/60 g	Max. Supporto di carico verticale	1000 kg (2000 kg è facoltativo)
Diametro dell'armatura	450 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2.100 Hz (nom.) ± 5%	Dimensione LxWxH	1,650 mm x 1,130 mm x 1,280 mm
Momento di ribaltamento ammissibile dell'armatura	1,000 Nm	Peso (non incrustato)	4500 kg

4Applicazioni nella sperimentazione delle vibrazioni aerospaziali

Sistemi avionici

I componenti aeronautici, come i computer di controllo del volo, i sistemi di comunicazione e le apparecchiature di navigazione, sono molto sensibili alle vibrazioni.Il nostro agitatore a vibrazione multi-asse viene utilizzato per testare questi componenti per assicurare il loro corretto funzionamento in un ambiente aerospaziale duro.. Sottomettendo i sistemi di avionica a vibrazioni realistiche su più assi, i produttori possono identificare e risolvere potenziali problemi come connessioni sciolte, guasti di componenti,e problemi di interferenza elettromagneticaCiò contribuisce a garantire l'affidabilità dei sistemi avionici, che sono fondamentali per il funzionamento sicuro degli aeromobili.

Componenti strutturali dell'aeromobile

I componenti strutturali degli aerei, comprese le ali, le sezioni della fusoliera e il carrello di atterraggio, devono essere estremamente robusti.L' agitatore a vibrazione viene utilizzato per testare questi componenti sotto vibrazioni a più assi per valutare la loro integrità strutturaleSimulando le complesse vibrazioni sperimentate durante il volo, i produttori possono rilevare eventuali crepe, deformazioni o debolezze nei materiali o nei metodi di costruzione.Queste informazioni sono utilizzate per migliorare i processi di progettazione e produzione, garantendo che l'aeromobile sia in grado di resistere alle sollecitazioni meccaniche del volo.

Componenti satellitari

I satelliti sono esposti a condizioni di vibrazione uniche durante il lancio e le operazioni in orbita.Il nostro vibratore elettrodinamico multi-asse viene utilizzato per testare componenti satellitari come pannelli solari.La capacità di simulare le vibrazioni multiasse è cruciale per i test satellitari.poiché i componenti possono subire simultaneamente vibrazioni da più direzioniCon la realizzazione di test di vibrazione approfonditi, i produttori di satelliti possono garantire che i loro prodotti possano funzionare correttamente nell'ambiente spaziale.ridurre il rischio di guasti dei satelliti e costose interruzioni delle missioni.

5Conclusioni

Investire nel nostro Multi Axis Electrodynamic Vibration Shaker per i test di vibrazione aerospaziale è una decisione strategica per qualsiasi organizzazione legata all'aerospazio.generazione di vibrazioni ad alta frequenza, controllo preciso, profili di prova personalizzabili, costruzione robusta e funzionamento user-friendly, offre una soluzione completa per garantire l'affidabilità dei componenti aerospaziali.Utilizzando questa attrezzatura, le aziende aerospaziali possono migliorare la qualità dei loro prodotti, ridurre il rischio di guasti in volo e ottenere un vantaggio competitivo nel mercato aerospaziale globale.Contattaci oggi per saperne di più su come il nostro vibration shaker può essere personalizzato per soddisfare i vostri requisiti specifici di test aerospaziali.
