Dettagli dei prodotti

Casa prodotti

Sistemi di prova elettrodinamici di vibrazione

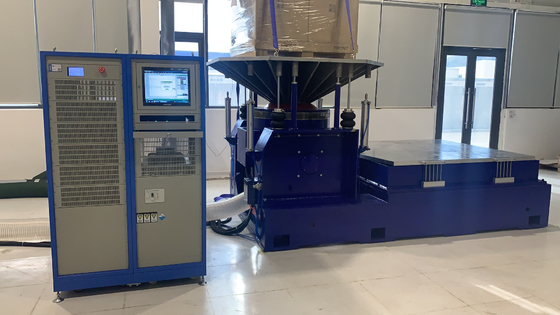

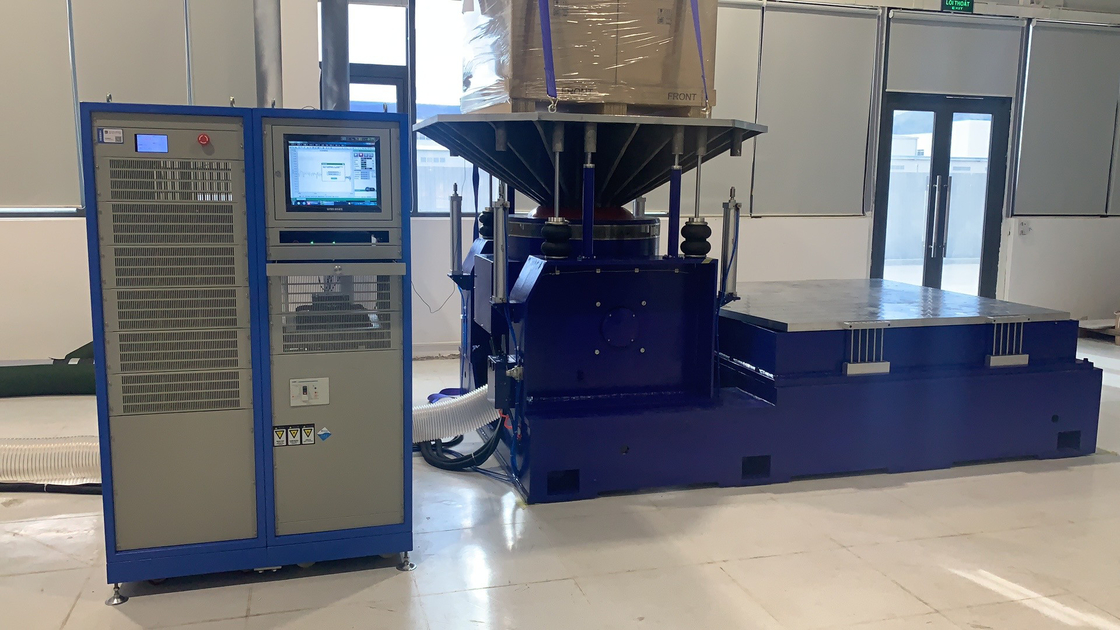

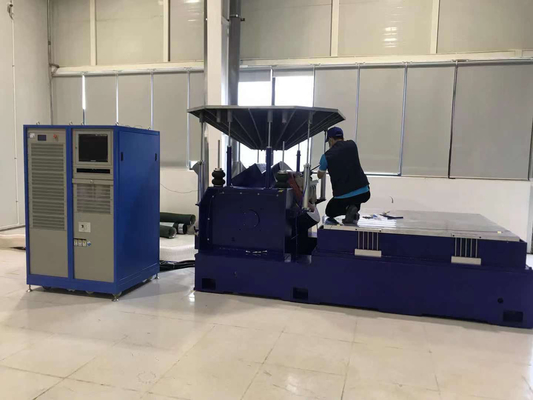

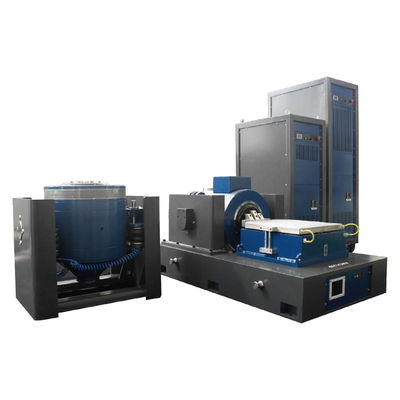

Grande tavolo di vibrazione con tavolo scivolo esegue test di vibrazione della batteria EV

Marchio:	PRECISION
Numero di modello:	VTS-40
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

40KN

forza casuale:

40KN

forza d'urto:

80KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

100 mm

Velocità:

2.0

Dimensione della tabella:

1500X1500mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Tavola di prova delle vibrazioni della tavola scivolante

Tavola di prova delle grandi vibrazioni

Tavola di prova delle vibrazioni delle batterie EV

Descrizione di prodotto

Grande tavolo di vibrazione con tavolo scivolo esegue test di vibrazione della batteria EV

In un panorama in rapida evoluzione dei veicoli elettrici, l'affidabilità e la sicurezza delle batterie sono di primaria importanza.Il nostro grande tavolo di vibrazione specializzato dotato di un tavolo di scivolo è stato meticolosamente progettato per eseguire test di vibrazione completi sulle batterie EV, offrendo una soluzione cruciale per garantire la durata e le prestazioni di queste fonti energetiche vitali.

1L'importanza dei test di vibrazione per le batterie dei veicoli elettrici

Le batterie dei veicoli elettrici sono soggette a un'ampia gamma di vibrazioni durante il funzionamento del veicolo.e il sistema di sospensione del veicolo contribuiscono tutti allo stress meccanico sperimentato dal pacchetto batterieQueste vibrazioni possono causare che i componenti interni della batteria, come elettrodi, connettori ed elettroliti, si spostino, si allentino o addirittura si danneggiino nel tempo.Tali problemi possono comportare una riduzione delle prestazioni della batteria, una durata di vita più breve e, in casi estremi, rischi per la sicurezza.consentendo loro di apportare miglioramenti per migliorare la resistenza e l'affidabilità della batteria.

2. Caratteristiche principali del nostro grande tavolo di vibrazione con tavolo scivolo

Generazione di vibrazioni ad alta capacità

Il nostro tavolo di vibrazione è progettato per generare vibrazioni potenti adatte per testare batterie per veicoli elettrici su larga scala.generalmente da 5 Hz a 2000 HzQuesta gamma di frequenze copre efficacemente le vibrazioni che le batterie dei veicoli elettrici potrebbero incontrare in condizioni di guida normali.con un'accelerazione massima fino a 100 g e uno spostamento massimo di ±50 mmQuesto elevato livello di controllo assicura che le batterie siano testate sotto livelli di vibrazione realistici e difficili.

Tabella di scorrimento per migliorare le capacità di prova

La tavola di scivolo integrata è una caratteristica unica e preziosa della nostra installazione, che consente di simulare complesse vibrazioni e movimenti multiasse.Il tavolo di scivolo può muoversi orizzontalmente e verticalmenteQuesto è particolarmente importante per imitare le forze dinamiche che le batterie EV sperimentano in un veicolo in movimento.quando un veicolo elettrico prende una curva brusca o passa su un grande buco, la batteria può essere sottoposta a forze laterali e verticali contemporaneamente.consentendo una valutazione più completa delle prestazioni della batteria in condizioni reali.

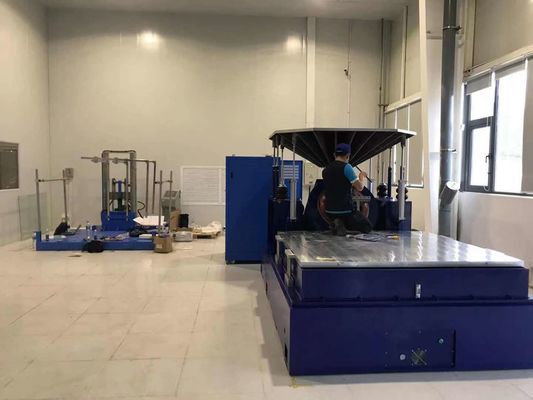

Piattaforma di prova su larga scala

La piattaforma di prova della tavola di vibrazione è progettata per ospitare grandi batterie per veicoli elettrici, ha una superficie spaziosa, di dimensioni tipiche di 2000 x 2000 mm,con una capacità di accumulo superiore a 50 kW,La piattaforma è costruita con materiali di alta resistenza per resistere alle forti forze generate durante le prove.è dotato di più punti di fissaggio e apparecchi per assicurare che la batteria sia saldamente fissata, impedendo qualsiasi movimento indesiderato durante il processo di vibrazione.

Profili di prova personalizzabili

La nostra tabella di vibrazioni consente la creazione di profili di prova altamente personalizzabili.Gli ingegneri possono impostare la frequenza di vibrazione specifica, ampiezza, modalità di movimento della tavola di scivolo e durata della prova in base alle esigenze della batteria sottoposta a prova.una batteria ad alte prestazioni per un veicolo elettrico di lusso potrebbe avere bisogno di un profilo di vibrazione diverso rispetto a una batteria standard per un veicolo elettrico di classe economicaLa possibilità di personalizzare i profili di prova garantisce che ogni batteria venga testata nelle condizioni più pertinenti, fornendo risultati precisi e significativi.

Sistema di controllo e monitoraggio preciso

Il tavolo di vibrazione è dotato di un sistema di controllo e monitoraggio all'avanguardia, basato su un PC e dotato di un software intuitivo, che consente agli operatori di inserire facilmente i parametri di prova,Iniziare e interrompere la provaIl software fornisce visualizzazioni visive chiare di dati chiave come frequenza di vibrazione, amplitudine, posizione del tavolo di scivolo e tempo di prova rimanente.Ha anche capacità avanzate di registrazione dei dati, che consente la raccolta e l'analisi approfondita dei dati sulle vibrazioni, che possono essere utilizzati per individuare eventuali segni di sollecitazione o potenziali punti di guasto della batteria,agevolare il miglioramento della progettazione e dei processi di produzione delle batterie.

3. Specificativi

Forza sinusoidale/casuale/d'urto	4,000 kgf/4.000 kgf/8.000 kgf	Massa dell'armatura	30 kg
Intervallo di frequenza	Da 5 a 3.000 Hz	Dimensioni degli inserti (standard)	M10
Max. spostamento p-p	100 mm	Punti di attacco del carico (norma)	17
Velocità massima	2.0m/s	Asse di spinta naturale-frequenza	3 Hz
Max.Sine/Accelerazione casuale	115/60 g	Max. Supporto di carico verticale	500 kg
Diametro dell'armatura	440 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤lmT (10 gauss)
Frequenza di risonanza fondamentale	2,500 Hz (nominativo) 士5%	Dimensione L x P x H	1, 270 mm x 980 mm x 1,135 nm
Momento di ribaltamento ammissibile dell'armatura	500 Nm	Peso (non incrustato)	2.500 kg

4Applicazioni nel test delle batterie dei veicoli elettrici

Validazione del progetto del pacchetto di batterie

I produttori automobilistici e i fornitori di batterie usano la nostra tabella delle vibrazioni per convalidare la progettazione di nuovi pacchetti di batterie per veicoli elettrici.possono identificare eventuali difetti di progettazione, come un supporto strutturale insufficiente, cattive connessioni elettriche o componenti interni vulnerabili.ridurre il rischio di richiami costosi e migliorare la qualità complessiva del pacchetto batterie.

Controllo della qualità nella produzione

Durante il processo di produzione, la nostra tavola di vibrazioni viene utilizzata per il controllo della qualità.I campioni casuali di batterie possono essere testati per assicurarsi che soddisfino le norme richieste per la resistenza alle vibrazioniQuesto aiuta a rilevare eventuali difetti di fabbricazione, come parti sciolte, montaggio improprio o materiali non standard.i produttori possono mantenere un elevato livello di qualità e affidabilità del prodotto.

Ricerca e sviluppo

Nel campo della ricerca e dello sviluppo delle batterie per veicoli elettrici, la nostra tabella delle vibrazioni è uno strumento prezioso.I ricercatori possono utilizzarlo per studiare gli effetti dei diversi modelli di vibrazione sulle prestazioni e sulla durata della batteriaEssi possono anche testare nuovi materiali, tecnologie e disegni di imballaggio per sviluppare batterie per veicoli elettrici più durevoli ed efficienti.testare un nuovo tipo di materiale ammortizzante per l'imballaggio delle batterie o valutare le prestazioni di un nuovo progetto di elettrodo sotto vibrazione.

5Conclusioni

Investire nel nostro grande tavolo di vibrazione con un tavolo a scivolo per i test di vibrazione delle batterie EV è una mossa strategica per qualsiasi organizzazione coinvolta nell'industria delle batterie EV.Con la sua generazione di vibrazioni ad alta capacità, tabella di slittamento - capacità di prova migliorate, piattaforma di prova su larga scala, profili di prova personalizzabili e sistema di controllo preciso,offre una soluzione completa per garantire l'affidabilità e la sicurezza delle batterie dei veicoli elettriciUtilizzando questa attrezzatura, i produttori, i fornitori e i ricercatori possono migliorare la progettazione delle batterie, migliorare la qualità dei prodotti e contribuire al progresso dell'industria dei veicoli elettrici.Contattaci oggi per saperne di più su come la nostra tabella di vibrazioni può essere personalizzata per soddisfare i tuoi specifici requisiti di test delle batterie EV.
