Sistemi di prova elettrodinamici di vibrazione

Equipaggiamento di prova delle vibrazioni per l'industria della difesa: vibrazioni casuali MIL-STD-883

Marchio:	PRECISION
Numero di modello:	VTS-10
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

20 kN

forza casuale:

20 kN

forza d'urto:

40KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

76 mm

Velocità:

2.0

Dimensione della tabella:

1200x1200 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Attrezzature di prova delle vibrazioni per l'industria della difesa

Apparecchiatura di collaudo casuale di vibrazione

MIL-STD-883 Attrezzature per la prova delle vibrazioni

Descrizione di prodotto

L' attrezzatura di prova delle vibrazioni dell' industria della difesa è in funzione

Nell'industria della difesa, dove l'affidabilità e le prestazioni delle attrezzature non sono negoziabili, le prove di vibrazione svolgono un ruolo fondamentale.è fondamentale per valutare la resilienza dei prodotti legati alla difesa nelle complesse e imprevedibili condizioni di vibrazione che possono incontrare durante la loro implementazioneLo standard MIL-STD-883, che costituisce una pietra angolare nella sperimentazione dell'elettronica di difesa, stabilisce il punto di riferimento per garantire la qualità e la durata di questi prodotti.Le apparecchiature di prova delle vibrazioni progettate per soddisfare questa norma sono diventate una risorsa essenziale nei processi di sviluppo dei prodotti e di garanzia della qualità dell'industria della difesa.

1L'importanza dei test di vibrazione casuale nell'industria della difesa- Sì.

Imitazione delle condizioni operative del mondo reale

Le attrezzature di difesa sono spesso impiegate in ambienti difficili, dalle vibrazioni di un veicolo militare in movimento su terreni accidentati alle vibrazioni ad alta frequenza all'interno del vano motore di un aereo.I test a vibrazione casuale mirano a replicare queste condizioni reali in un ambiente di laboratorio controllato.. sottoponendo componenti e sistemi a un'ampia gamma di frequenze e amplitudini di vibrazione simili a quelle sperimentate durante l'uso effettivo,i costruttori possono individuare potenziali debolezze nella progettazioneAd esempio, in un sistema di guida missilistica, i test a vibrazione casuale possono rivelare se i componenti elettronici sensibili sono vulnerabili alle vibrazioni durante il lancio e il volo.Ciò consente di apportare miglioramenti di progettazione prima dell'impiego dell'apparecchiatura, riducendo il rischio di guasto in situazioni critiche.

Garantire l' affidabilità e la sicurezza del sistema

L'affidabilità e la sicurezza delle attrezzature di difesa sono di estrema importanza. Un malfunzionamento di un componente di un aereo militare o di un sistema di comunicazione durante una missione può avere gravi conseguenze.I test di vibrazione casuali aiutano a garantire che tutti i componenti e i sistemi delle attrezzature di difesa possano resistere alle vibrazioni che incontreranno durante la loro vitaAd esempio, in un satellite militare, le schede elettroniche e i connettori devono essere testati per assicurarsi che non si allentino o non falliscano a causa di vibrazioni durante il lancio e in orbita.Rispetto della norma MIL-STD-883 attraverso test a vibrazione casuale fornisce un elevato livello di fiducia nell'affidabilità e sicurezza delle apparecchiature, dando al personale militare la sicurezza di cui ha bisogno sul campo.

2Comprensione del MIL-STD-883 e dei suoi requisiti per la prova delle vibrazioni casuali- Sì.

Una panoramica di MIL - STD - 883

MIL - STD - 883 è uno standard sviluppato dal Dipartimento della Difesa degli Stati Uniti per testare microcircuiti e altri componenti elettronici utilizzati in applicazioni militari e aerospaziali.Esso comprende una vasta gamma di metodi di provaLa norma è regolarmente aggiornata per tenere il passo con i progressi tecnologici e le esigenze in evoluzione dell'industria della difesa.Esso serve come linea guida per i produttori per garantire che i loro prodotti soddisfino i severi requisiti del settore della difesa.

Requisiti fondamentali per le prove di vibrazione casuale

La norma MIL-STD-883 specifica i requisiti dettagliati per le prove di vibrazione casuale.e durata della provaL'intervallo di frequenza si estende tipicamente da pochi hertz a diverse migliaia di hertz, coprendo l'intero spettro di vibrazioni che le attrezzature di difesa possono sperimentare.I livelli di PSD sono attentamente calibrati per simulare l' intensità delle vibrazioni in diversi scenari reali.Per esempio, i livelli di PSD di un componente utilizzato nel sistema di avionica di un elicottero saranno diversi da quelli di un componente di un sistema radar a terra.garantire che i componenti siano sottoposti a sufficiente esposizione a vibrazioni per valutare accuratamente la loro durata a lungo termine.

3Come funziona l' attrezzatura di prova delle vibrazioni dell' industria della difesa- Sì.

Principio di funzionamento della generazione di vibrazioni casuali

L'apparecchiatura di prova delle vibrazioni dell'industria della difesa utilizza tecnologie avanzate per generare vibrazioni casuali.che opera sul principio dell'induzione elettromagneticaUn amplificatore di potenza fornisce una corrente elettrica a una bobina in movimento sospesa in un campo magnetico.e questo movimento viene trasferito al tavolo agitatoreIl controllore dell'apparecchiatura genera un segnale elettrico casuale che viene amplificato e inviato al tremolo.La casualità del segnale è accuratamente progettata per corrispondere ai profili di vibrazione specificati nella norma MIL-STD-883.

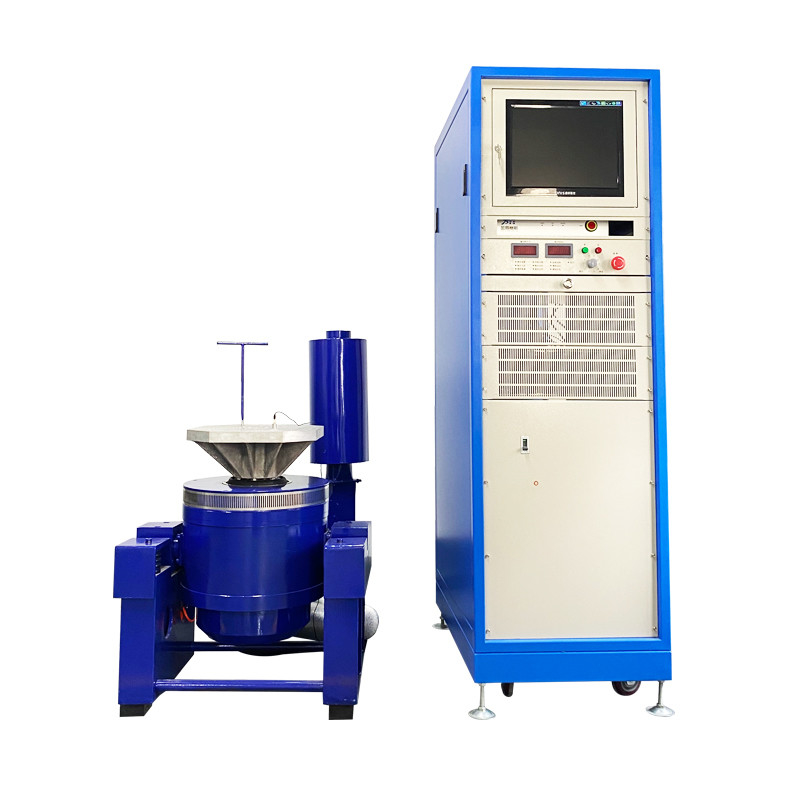

Componenti dell'apparecchiatura di prova delle vibrazioni

Una tipica configurazione di test di vibrazione per l'industria della difesa consiste in diversi componenti chiave.È progettato per essere altamente rigido e piatto per garantire un trasferimento uniforme delle vibrazioniL'amplificatore di potenza fornisce la potenza necessaria per azionare lo shaker, amplificando il segnale a basso livello dal controller.che consentono agli operatori di impostare i parametri di vibrazione desiderati, come la gamma di frequenzeInoltre, per misurare i livelli effettivi di vibrazione della tavola agitatrice vengono utilizzati sensori come gli accelerometri.consentendo regolazioni in tempo reale per garantire che il profilo di vibrazione rimanga entro i limiti specificati.

4. Caratteristiche di prestazione dell'attrezzatura di prova delle vibrazioni- Sì.

Controllo delle vibrazioni ad alta precisione

Le apparecchiature di prova delle vibrazioni per l'industria della difesa devono offrire un controllo di alta precisione per riprodurre con precisione i complessi profili di vibrazione casuale dello standard MIL - STD - 883.Accuratezza della frequenza entro ±0.1% e una precisione dell'ampiezza entro il ±1% sono requisiti comuni. Questo livello di precisione è cruciale per garantire che i risultati dei test siano affidabili e ripetibili.quando si prova un modulo di comunicazione militare ad alte prestazioni, l'apparecchiatura deve essere in grado di simulare con precisione le vibrazioni che incontrerà in diverse piattaforme militari, quali navi, aeromobili o veicoli a terra.

Ampio raggio dinamico

La capacità di coprire un'ampia gamma dinamica è un'altra caratteristica importante..L'apparecchiatura di prova delle vibrazioni deve essere in grado di generare vibrazioni in questa vasta gamma.dovrebbe essere in grado di simulare le leggere vibrazioni durante il normale funzionamento di un drone di sorveglianza e le intense vibrazioni durante il lancio di un missile balisticoUn'ampia gamma dinamica consente di testare efficacemente tutti i possibili scenari di vibrazione.

Costruzione robusta e affidabile

Data la natura critica delle applicazioni di difesa, le apparecchiature di prova delle vibrazioni sono costruite con una costruzione robusta e affidabile.La tavola agitatrice e gli altri componenti meccanici sono realizzati con materiali di alta resistenza come alluminio o acciaio per resistere alle forti forze generate durante le prove di vibrazioneI componenti elettrici, compreso l'amplificatore di potenza e il regolatore, sono progettati per funzionare continuamente in condizioni di stress elevati senza degrado.Ciò garantisce che l'apparecchiatura possa eseguire migliaia di prove durante la sua vita senza manutenzione significativa, riducendo i tempi di inattività e aumentando l'efficienza del processo di prova.

5Tipologie di apparecchiature di prova delle vibrazioni utilizzate nell'industria della difesa- Sì.

Scala elettro-dinamica

Gli agitatori elettrodinamici sono ampiamente utilizzati nell'industria della difesa per testare le vibrazioni casuali.Sono adatti per la prova di componenti di piccole e medie dimensioni quali moduli elettronici.La loro capacità di generare con precisione profili di vibrazione complessi li rende una scelta preferita per soddisfare lo standard MIL-STD-883.

Forza sinusoidale/casuale/d'urto	2,200 kgf/2.000 kgf/4.400 kgf	Massa dell'armatura	25 kg
Intervallo di frequenza	Da 5 a 3.000 Hz	Dimensioni degli inserti (standard)	M10
Max. /Disposizione continua p-p	76 mm/63 mm	Attachment di carico: punti (norma)	21
Velocità massima	2.0 m/s	Asse di spinta naturale-frequenza	3 Hz
Max. seno/accelerazione casuale	88/60 g	Max. Supporto di carico verticale	400 kg
Diametro dell'armatura	340 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2,700 Hz (nom.) ± 5%	Dimensione LxWxH	1,160 mm x 880 mm x 1,050 mm
Momento di ribaltamento ammissibile dell'armatura	500 Nm	Peso (non incrustato)	1700 kg

- Sì.

6Applicazioni delle apparecchiature di prova delle vibrazioni nell'industria della difesa- Sì.

Prova di sistemi avionici

I sistemi avionici degli aeromobili militari sono sottoposti a un'ampia gamma di vibrazioni durante il volo.sistemi di navigazioneI produttori possono garantire la loro affidabilità sottoponendo questi componenti a vibrazioni casuali che imitano le condizioni di volo.un computer di controllo del volo deve funzionare perfettamente anche quando l'aeromobile sta vivendo turbolenze o durante manovre ad alta G.

Valutazione dei componenti missilistici

I componenti dei missili, compresi i sistemi di guida, le testate e i sistemi di propulsione, vengono testati utilizzando apparecchiature di prova delle vibrazioni.e l'apparecchiatura deve essere in grado di simulare con precisione queste condizioniQuesto aiuta a garantire che i componenti del missile possano resistere all'ambiente ad elevato stress e funzionare come previsto.il sistema di guida di un missile deve mantenere la sua precisione anche sotto le intense vibrazioni durante il lancio.

Assicurazione della qualità delle attrezzature di difesa terrestre

Anche le attrezzature di difesa a terra, come i sistemi radar, le torri di comunicazione e i veicoli militari, richiedono prove di vibrazione.armadi elettroniciSottoponendo questi componenti a vibrazioni casuali simili a quelle sperimentate durante il trasporto e il funzionamento su terreni accidentati,i fabbricanti possono identificare e risolvere potenziali difetti di progettazionePer esempio, un'antenna su un sistema radar militare deve rimanere stabile e funzionale anche quando il veicolo si muove su un terreno irregolare.

7Conclusioni- Sì.

Le apparecchiature di prova delle vibrazioni che eseguono vibrazioni casuali e soddisfano lo standard MIL-STD-883 sono uno strumento essenziale nell'industria della difesa.Permette di valutare l'affidabilità e la durata delle attrezzature di difesa in condizioni di vibrazione realisticheCon il suo controllo di alta precisione, ampia gamma dinamica e robusta costruzione,Questa attrezzatura svolge un ruolo cruciale nello sviluppo e nella garanzia della qualità dei prodotti di difesaChe si tratti di testare sistemi avionici, componenti missilistici, o equipaggiamenti di difesa a terra,L'uso di tali apparecchiature per la prova delle vibrazioni è un fattore chiave per mantenere gli standard di qualità richiesti nell'industria della difesa.Se il vostro progetto legato alla difesa richiede un test di vibrazione affidabile per soddisfare lo standard MIL-STD-883,investire in attrezzature di prova delle vibrazioni di alta qualità è una decisione strategica che può migliorare significativamente le prestazioni e l' affidabilità dei vostri prodotti.
