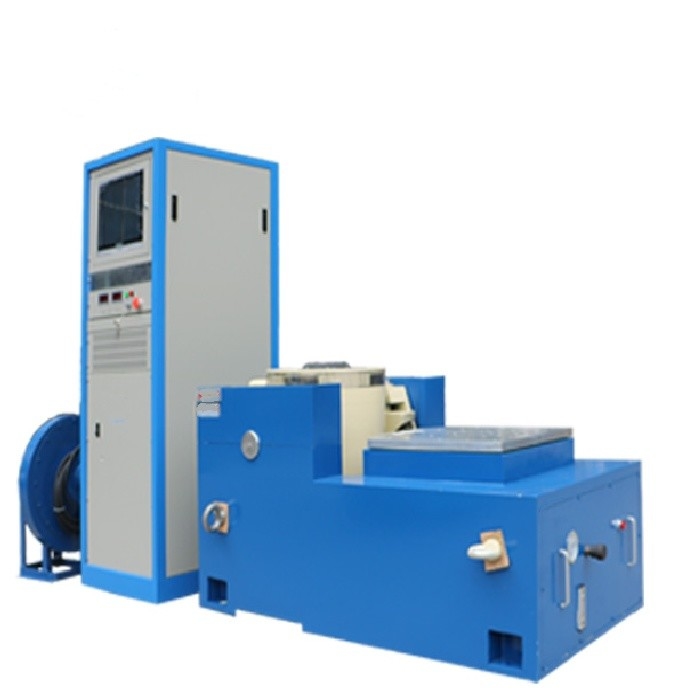

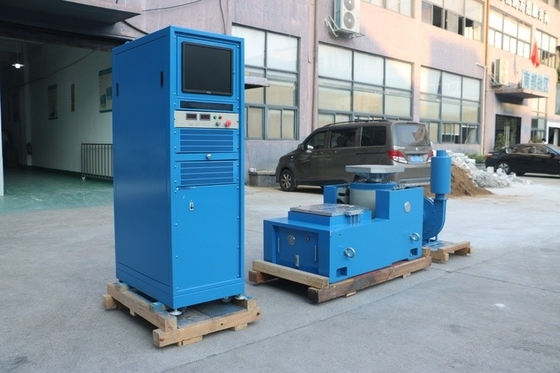

ECSS-E-10-03A Tabella di vibrazione casuale con tabella di scivolo ad alta precisione

Marchio:	PRECISION
Numero di modello:	VTS-10
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

20 kN

forza casuale:

20 kN

forza d'urto:

40KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

76 mm

Velocità:

2.0

Dimensione della tabella:

1200x1200 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Tabella di vibrazioni casuali ad alta precisione

Tavolo a vibrazione casuale con tavolo a scivolo

ECSS-E-10-03A Tabella delle vibrazioni casuali

Descrizione di prodotto

Tavola di vibrazione casuale con tabella di scorrere ECSS - E - 10 - 03A Prova di vibrazione sinusoidale

Nell'industria aerospaziale è di fondamentale importanza garantire l'affidabilità e la durata degli aerei spaziali e dei relativi componenti.I test di vibrazione svolgono un ruolo cruciale nella valutazione delle prestazioni di questi oggetti nelle difficili condizioni che incontreranno durante il lancioLo standard ECSS - E - 10 - 03A, che si concentra sui test ambientali per i prodotti spaziali, stabilisce linee guida rigorose per i test di vibrazione sinusoidale.Un tavolo di vibrazione casuale dotato di un tavolo di scivolo in grado di eseguire queste prove con precisione è diventato uno strumento indispensabile nei processi di sviluppo dei prodotti aerospaziali e di garanzia della qualità.- Sì.

1L'importanza della prova delle vibrazioni sinusoidali nell'aerospazio- Sì.

Simulazione delle condizioni di lancio e in orbita- Sì.

Durante il lancio di un veicolo spaziale, viene sottoposto a vibrazioni intense mentre i motori del razzo si accendono e il veicolo sale attraverso l'atmosfera.con una componente sinusoidale significativaI test di vibrazione sinusoidale mirano a replicare queste vibrazioni legate al lancio in un ambiente di laboratorio controllato.elementi strutturali, e sistemi di propulsione, alle vibrazioni sinusoidali, i costruttori possono individuare potenziali debolezze nella progettazione.la vibrazione del pannello solare di un satellite durante il lancio può causare stress meccanico che potrebbe portare a un guastoI test di vibrazione sinusoidale possono rivelare tali vulnerabilità, consentendo di apportare miglioramenti di progettazione prima del lancio del veicolo spaziale.- Sì.

In orbita, le navicelle spaziali subiscono anche vibrazioni dovute a fattori quali la rotazione delle ruote di reazione, il funzionamento dei macchinari a bordo e l'interazione con l'ambiente spaziale.I test di vibrazione sinusoidale possono simulare queste vibrazioni in orbita, garantendo che i componenti continuino a funzionare correttamente durante la missione.che potrebbe avere gravi conseguenze per il successo della missione spaziale.- Sì.

Rispetto delle norme ECSS - E - 10 - 03A- Sì.

La norma ECSS-E-10-03A è un insieme completo di requisiti per le prove ambientali nell'industria spaziale.compresa la gamma di frequenze, livelli di ampiezza e durata della prova.L'adesione a questa norma è essenziale per i produttori aerospaziali in quanto garantisce che i loro prodotti siano di alta qualità e in grado di resistere alle condizioni estreme dello spazioLo standard contribuisce a standardizzare il processo di prova in tutto il settore, rendendo più facile confrontare le prestazioni di diversi componenti e progetti di veicoli spaziali.Il rispetto delle norme ECSS - E - 10 - 03A dà alle imprese aerospaziali la fiducia che i loro prodotti funzioneranno come previsto nell'ambiente spaziale esigente.- Sì.

2. Comprendere la tabella di vibrazione casuale con la tabella di scivolo- Sì.

Principio di funzionamento della tabella delle vibrazioni casuali- Sì.

Una tabella di vibrazioni casuali funziona secondo il principio di generare vibrazioni che imitano la natura complessa e imprevedibile delle vibrazioni del mondo reale.In genere utilizza un sistema elettrodinamico o idraulico per produrre le vibrazioniIn un sistema elettrodinamico, una corrente elettrica viene applicata a una bobina in movimento sospesa in un campo magnetico.Questo crea una forza che fa muovere la bobinaIl movimento della bobina viene trasferito sul tavolo, che vibra il campione di prova posto su di esso.La casualità della vibrazione è ottenuta generando un segnale elettrico casuale che viene amplificato e inviato alla bobina in movimentoCiò consente di simulare una vasta gamma di frequenze e amplitudini di vibrazione, simili a quelle sperimentate dai componenti aerospaziali durante il lancio e in orbita.- Sì.

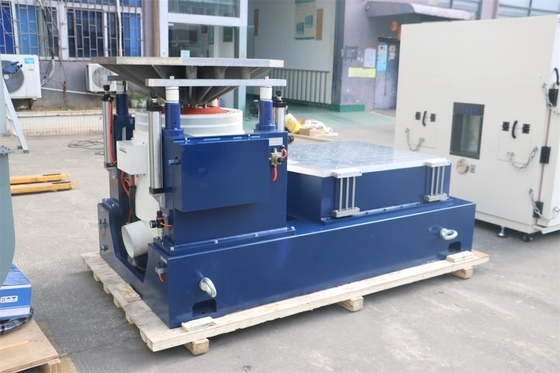

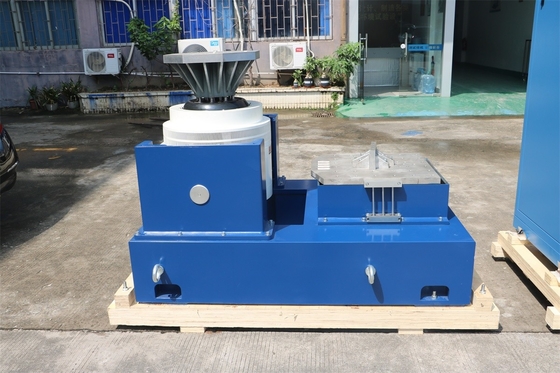

Il ruolo della tavola scivolosa- Sì.

Il tavolo di scivolo è una caratteristica aggiuntiva che aggiunge versatilità al tavolo di vibrazione casuale.molti componenti devono essere testati in condizioni in cui possono muoversi o scivolare rispetto alla fonte di vibrazioneAd esempio, quando si prova la connessione tra il carico utile di un satellite e la sua struttura principale, la tavola di scivolo può simulare il movimento relativo che può verificarsi durante il lancio o le manovre in orbita.Il tavolo di scivolo è progettato per avere una superficie a basso attrito, che consente al campione di prova di muoversi liberamente in una o più direzioni mentre è sottoposto alle vibrazioni sinusoidali.Questo aiuta a replicare più accuratamente le condizioni del mondo reale e fornisce risultati di test più completi.- Sì.

3Come esegue l'apparecchiatura i test di vibrazione sinusoidale ECSS - E - 10 - 03A- Sì.

Controllo della frequenza e dell'ampiezza- Sì.

Per soddisfare la norma ECSS - E-10-03A per la prova delle vibrazioni sinusoidali, la tabella di vibrazioni casuali con tabella di scivolo deve avere un controllo preciso della frequenza e dell'ampiezza.L'intervallo di frequenza specificato nello standard si estende in genere da pochi Hertz a diverse centinaia di HertzL'apparecchiatura può regolare con precisione la frequenza delle vibrazioni sinusoidali, con una precisione di frequenza spesso entro il ± 0,1%.L'ampiezza delle vibrazioni, misurato in termini di accelerazione (g), può anche essere controllato con precisione.garantire che il campione di prova sia sottoposto alla corretta intensità di vibrazioniPer esempio, durante i test dell'antenna di comunicazione di un satellite,la tabella di vibrazioni può riprodurre con precisione le vibrazioni sinusoidali con i livelli specifici di frequenza e amplitudine che l'antenna rischia di incontrare durante il lancio.- Sì.

Durata della prova e esecuzione del profilo- Sì.

La norma ECSS - E-10-03A definisce anche la durata della prova per la prova delle vibrazioni sinusoidali.La tabella di vibrazioni casuali con tabella di scivolo è programmata per eseguire la prova per la durata richiestaL'apparecchiatura può seguire profili di vibrazione complessi specificati nella norma.Questi profili possono includere più scansioni di frequenza, dove la frequenza della vibrazione sinusoidale cambia gradualmente nel tempo, e rimane per periodi a frequenze specifiche per simulare le diverse fasi del lancio o delle operazioni in orbita.La tabella può tracciare e eseguire con precisione questi profili, fornendo risultati di prova coerenti e affidabili.- Sì.

4. Caratteristiche delle prestazioni della tavola di vibrazione casuale con tavola di scivolo- Sì.

Generazione di vibrazioni ad alta precisione- Sì.

La capacità di generare vibrazioni sinusoidali di alta precisione è una caratteristica fondamentale di questa attrezzatura.riducendo al minimo qualsiasi distorsione o armoniche indesiderateQuesto è fondamentale per simulare con precisione le vibrazioni del mondo reale sperimentate dai componenti aerospaziali.La generazione di vibrazioni ad alta precisione garantisce che i risultati dei test siano affidabili e possano essere utilizzati per prendere decisioni informate sulla progettazione e la qualità dei componentiPer esempio, quando si testa uno strumento ottico sensibile su un satellite,le vibrazioni sinusoidali di alta precisione possono replicare con precisione le vibrazioni che potrebbero influenzare le prestazioni dello strumento, consentendo adeguate modifiche del progetto.- Sì.

Versatilità con il tavolo scivolo- Sì.

Il tavolo di scivolo aggiunge un alto grado di versatilità al tavolo di vibrazione casuale.Questa flessibilità consente di testare una vasta gamma di componenti aerospaziali con vari requisiti di connessione e di movimentoPer esempio, quando si testano i meccanismi di attracco di un veicolo spaziale,la tavola di scivolo può simulare il movimento relativo tra i componenti di attracco durante il processo di attracco sottoponendoli a vibrazioni sinusoidaliLa versatilità della tavola di scivolo rende l'apparecchiatura adatta a una vasta gamma di applicazioni aerospaziali.- Sì.

Costruzione robusta e affidabile- Sì.

Data la natura critica dei test aerospaziali, il tavolo a vibrazione casuale con tavolo di scivolo è costruito con una costruzione robusta e affidabile.Il tavolo e il tavolo a scivolo sono realizzati con materiali di alta resistenza come alluminio o acciaio per resistere alle forti forze generate durante le prove di vibrazioneI componenti elettrici e meccanici, compresi l'amplificatore di potenza, il regolatore e il sistema di azionamento, sono progettati per funzionare continuamente in condizioni di stress elevati senza degrado.L'apparecchiatura è inoltre dotata di dispositivi di sicurezza avanzati per proteggere il campione di prova e gli operatori.Questa robusta costruzione garantisce che l'apparecchiatura possa eseguire migliaia di prove nel corso della sua vita senza manutenzione significativa.ridurre i tempi di inattività e aumentare l'efficienza del processo di prova.- Sì.

Forza sinusoidale/casuale/d'urto	2,200 kgf/2.000 kgf/4.400 kgf	Massa dell'armatura	25 kg
Intervallo di frequenza	Da 5 a 3.000 Hz	Dimensioni degli inserti (standard)	M10
Max. /Disposizione continua p-p	76 mm/63 mm	Attachment di carico: punti (norma)	21
Velocità massima	2.0 m/s	Asse di spinta naturale-frequenza	3 Hz
Max. seno/accelerazione casuale	88/60 g	Max. Supporto di carico verticale	400 kg
Diametro dell'armatura	340 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2,700 Hz (nom.) ± 5%	Dimensione LxWxH	1,160 mm x 880 mm x 1,050 mm
Momento di ribaltamento ammissibile dell'armatura	500 Nm	Peso (non incrustato)	1700 kg

5Applicazioni nell'industria aerospaziale- Sì.

Prova dei componenti satellitari- Sì.

I satelliti sono sistemi complessi con numerosi componenti che devono essere accuratamente testati.schede elettronichePer esempio, il telaio strutturale del satellite viene testato per assicurarsi che possa resistere alle vibrazioni durante il lancio senza deformarsi o fallire.che controllano varie funzioni del satellite, sono testati per assicurare che continuino a funzionare correttamente sotto vibrazioni sinusoidali.come il montaggio di pannelli solari sul corpo principale, simulare il movimento relativo che può verificarsi durante il lancio e in orbita.- Sì.

Valutazione dei componenti del veicolo di lancio- Sì.

I veicoli da lancio sono sottoposti a vibrazioni estreme durante il lancio.e sistemi di controlloI supporti del motore devono poter isolare le vibrazioni del motore dal resto della struttura del veicolo.La tabella di vibrazioni può simulare le vibrazioni sinusoidali sperimentate dai supporti motore durante il lancioLe condotte di combustibile devono essere testate per assicurarsi che non si rompano o perdono sotto vibrazione.La tavola di scivolo può essere utilizzata per testare la flessibilità dei condotti di carburante e la loro capacità di resistere al movimento relativo durante il lancio.- Sì.

Assicurazione della qualità delle sonde spaziali- Sì.

Le sonde spaziali vengono inviate in missioni a lunga distanza per esplorare altri pianeti e corpi celesti.La tabella di vibrazione casuale con tabella di scivolo viene utilizzata per testare i componenti delle sonde spaziali per garantire la loro affidabilità durante il lungo e arduo viaggioComponenti quali i sistemi di comunicazione della sonda, gli strumenti scientifici e i sistemi di controllo termico vengono testati sotto vibrazioni sinusoidali.La tavola di scivolo può essere utilizzata per simulare il movimento dei componenti della sonda rispetto a un altro durante il lancio e le manovre nello spazioCiò contribuisce a garantire che la sonda spaziale possa funzionare correttamente durante la sua missione.

- Sì.

6Conclusioni- Sì.

La tabella di vibrazione casuale con tabella di scivolo che esegue il test di vibrazione sinusoidale ECSS - E - 10 - 03A è uno strumento essenziale nell'industria aerospaziale.Simulando con precisione le condizioni di lancio e di vibrazione in orbita, permette di valutare l'affidabilità e la durata dei componenti aerospaziali.Questa apparecchiatura svolge un ruolo cruciale nello sviluppo e nella garanzia della qualità dei veicoli spazialiSe il vostro progetto aerospaziale richiede una verifica affidabile delle vibrazioni sinusoidali per soddisfare lo standard ECSS-E-10-03A,Investire in un tavolo di vibrazione casuale di alta qualità con tavolo di scivolo è una decisione strategica che può migliorare significativamente le prestazioni e il successo delle vostre missioni spaziali.
