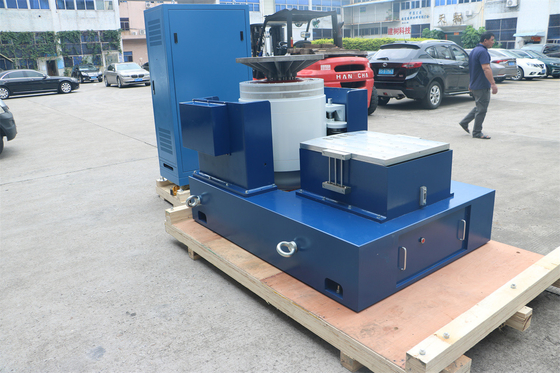

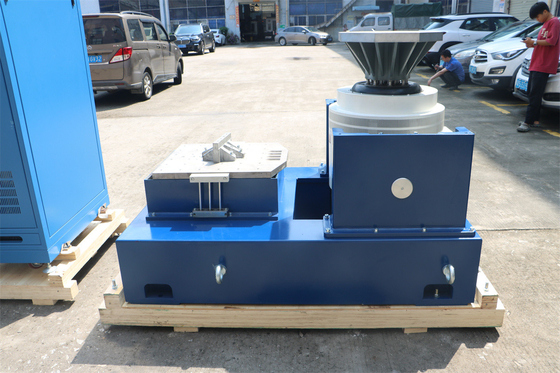

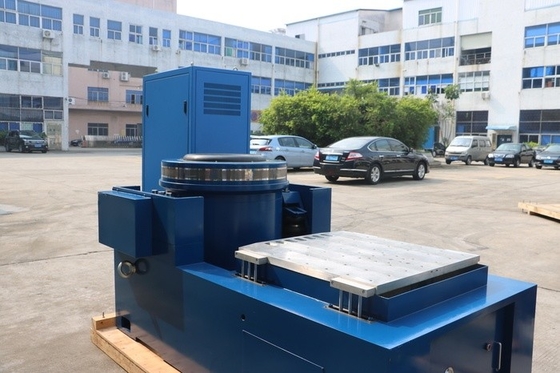

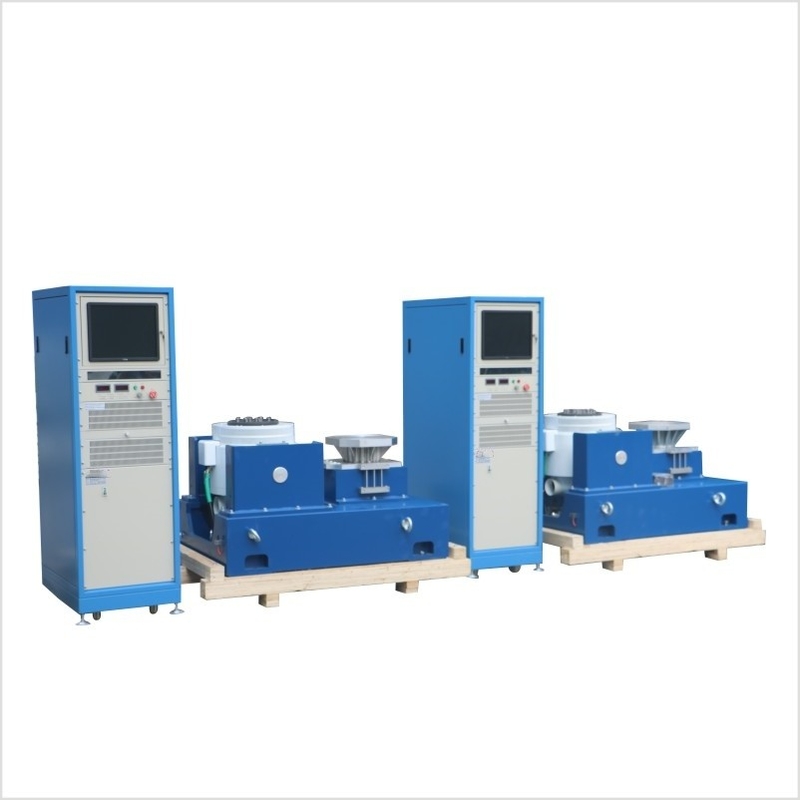

Macchina di prova delle vibrazioni personalizzata per il componente elettronico di difesa Mil-Std-202g

Marchio:	PRECISION
Numero di modello:	VTS-20
MOQ:	1
prezzo:	$6000
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	100 al mese

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

Cina

Certificazione:

Supporto personalizzato:

OEM ODM

Forza sinusale:

20 kN

forza casuale:

20 kN

forza d'urto:

40KN

Intervallo di frequenza:

1-3000 Hz

Dislocazione:

76 mm

Velocità:

2.0

Dimensione della tabella:

1200x1200 mm

Imballaggi particolari:

Imballaggio standard per l'esportazione

Capacità di alimentazione:

100 al mese

Evidenziare:

Macchina di prova delle vibrazioni dei componenti elettronici

Macchina di prova delle vibrazioni su misura

Macchina per la prova delle vibrazioni Mil-Std-202g

Descrizione di prodotto

Macchina di prova delle vibrazioni per parti di componenti elettronici ed elettrici per la difesa

Nel settore della difesa, l'affidabilità e le prestazioni dei componenti elettronici ed elettrici sono non negoziabili.dai dispositivi di comunicazione e dai sistemi radar alle unità di controllo delle armiLo standard MIL-STD-202G stabilisce linee guida rigorose per le prove ambientali di questi componenti, con le prove di vibrazione che sono un aspetto cruciale.Una macchina di prova delle vibrazioni progettata per soddisfare questa norma è un elemento indispensabile per garantire la qualità e la durata dei componenti elettronici ed elettrici per la difesa.- Sì.

1L'importanza della prova delle vibrazioni in elettronica e componenti elettrici di difesa- Sì.

Sopportare ambienti operativi difficili- Sì.

I componenti elettronici e elettrici della difesa sono impiegati in alcuni degli ambienti più difficili del pianeta, sia su un veicolo militare in movimento che attraversa terreni accidentati,un aeromobile che sperimenta vibrazioni ad alta frequenza durante il volo, o una nave navale che sopporta le vibrazioni costanti dei suoi motori, questi componenti devono mantenere la loro funzionalità.I test di vibrazione mirano a replicare questi scenari di vibrazione del mondo reale in un ambiente di laboratorio controllatoSottoponendo i componenti a una serie di vibrazioni, i costruttori possono individuare potenziali debolezze nella progettazione, quali connessioni sciolte, schede di circuito fragili,o montaggio improprio del componenteCiò consente di apportare miglioramenti di progettazione, assicurando che i componenti possano resistere alle vibrazioni che incontreranno nel loro uso previsto, riducendo il rischio di guasti in campo.- Sì.

Garantire l'integrità del sistema e il successo della missione- Sì.

L'integrità dei sistemi di difesa è direttamente correlata all'affidabilità delle loro componenti.Un malfunzionamento di un componente elettronico o elettrico in un sistema di difesa critico può portare al fallimento della missione., mettendo in pericolo la vita del personale militare.un guasto nella componente di comunicazione di un aeromobile militare durante una missione può interrompere la comunicazione con il controllo a terra e altri aeromobiliI test di vibrazione aiutano a garantire che tutti i componenti di un sistema di difesa, dalla più piccola resistenza alla più complessa scheda di circuito, siano in grado di funzionare bene.rimanere intatti e funzionali sotto vibrazioneCon l'adesione allo standard MIL-STD-202G per i test di vibrazione, i produttori possono fornire componenti che soddisfano gli standard di qualità e sicurezza richiesti nell'industria della difesa.dare ai comandanti militari fiducia nelle prestazioni delle loro attrezzature.- Sì.

2Comprensione dello standard MIL-STD-202G per la prova delle vibrazioni- Sì.

Requisiti fondamentali della norma- Sì.

Lo standard MIL-STD-202G delinea requisiti specifici per la prova delle vibrazioni dei componenti elettronici ed elettrici di difesa.livelli di ampiezzaLa gamma di frequenze si estende in genere da pochi Hertz a diverse migliaia di Hertz.coprendo l'intero spettro di vibrazioni che questi componenti possono subire in diverse applicazioni di difesaI livelli di amplitudine, misurati in termini di accelerazione (g), sono attentamente calibrati per simulare l'intensità delle vibrazioni in scenari reali.i componenti utilizzati nel sistema di avionica di un elicottero possono richiedere diversi livelli di amplitudine rispetto a quelli utilizzati in un sistema radar a terraLa durata della prova è anche chiaramente definita, garantendo che i componenti siano sottoposti a sufficiente esposizione a vibrazioni per valutare con precisione la loro durata a lungo termine.- Sì.

Standardizzazione per l'industria della difesa- Sì.

Questo standard svolge un ruolo cruciale nella standardizzazione del processo di prova delle vibrazioni nell'industria della difesa.Esso fornisce ai fabbricanti un quadro comune per valutare le prestazioni dei loro componentiAdempiendo allo standard MIL-STD-202G, i produttori possono confrontare le prestazioni di diversi modelli e progetti di componenti, rendendo più facile identificare le aree di miglioramento.Essa contribuisce inoltre a garantire che i componenti di diversi produttori soddisfino un livello di qualità coerente., essenziale per l'integrazione di componenti in sistemi di difesa complessi.- Sì.

3Come funziona la macchina di prova delle vibrazioni- Sì.

Principio di funzionamento della macchina di prova delle vibrazioni- Sì.

Una macchina di prova delle vibrazioni per componenti di difesa opera in genere su un principio elettrodinamica o idraulica.una corrente elettrica viene applicata a una bobina in movimento sospesa in un campo magneticoSecondo la regola della mano sinistra di Fleming, questo crea una forza che fa muovere la bobina.che poi vibra il componente posto su di essoLa macchina di prova delle vibrazioni può generare una vasta gamma di frequenze e amplitudini di vibrazione regolando la corrente elettrica e le caratteristiche del campo magnetico.Altri dispositivi per il controllo delle emissioniIl flusso e la pressione del fluido idraulico sono controllati per produrre il profilo di vibrazione desiderato.- Sì.

Componenti della macchina di prova delle vibrazioni- Sì.

La macchina di prova delle vibrazioni è composta da diversi componenti chiave: la piattaforma di prova è la superficie su cui è montato il componente di difesa.È progettato per essere molto rigido e piatto per garantire un trasferimento uniforme delle vibrazioni sul campione di provaLa fonte di alimentazione, che sia un amplificatore di potenza elettrica in un sistema elettrodinamico o una pompa idraulica in un sistema idraulico, fornisce l'energia necessaria per generare le vibrazioni.Il controllore e' il cervello del sistema., consentendo agli operatori di impostare i parametri di vibrazione desiderati come frequenza, amplitudine e durata della prova.per misurare i livelli effettivi di vibrazione della piattaforma di prova sono utilizzati sensori quali accelerometriQuesti sensori forniscono un feedback al controller, consentendo regolazioni in tempo reale per garantire che il profilo di vibrazione rimanga entro i limiti specificati dello standard MIL-STD-202G.- Sì.

4. Caratteristiche delle prestazioni della macchina di prova delle vibrazioni conforme alla norma MIL-STD-202G- Sì.

Controllo delle vibrazioni ad alta precisione- Sì.

Per soddisfare lo standard MIL - STD - 202G, la macchina di prova delle vibrazioni deve offrire un controllo delle vibrazioni di alta precisione.con precisione di frequenza spesso entro ±0L'ampiezza delle vibrazioni può anche essere controllata con precisione, con una precisione dell'ampiezza generalmente entro il ±1%.Questo livello di precisione è fondamentale per garantire che i risultati delle prove siano affidabili e ripetibiliPer esempio, quando si testa un modulo di comunicazione militare ad alte prestazioni,la macchina di prova delle vibrazioni deve essere in grado di riprodurre con precisione le vibrazioni che incontrerà in diverse piattaforme militari;, permettendo ai fabbricanti di valutare con precisione le sue prestazioni.- Sì.

Ampia gamma dinamica- Sì.

Un'altra caratteristica importante è la capacità di coprire un ampio intervallo dinamico.I componenti di difesa possono sperimentare vibrazioni con ampiezze molto basse in alcune situazioni e ampiezze estremamente elevate in altre.La macchina di prova delle vibrazioni deve essere in grado di generare vibrazioni in questa vasta gamma.Dovrebbe essere in grado di simulare le leggere vibrazioni durante il normale funzionamento di un drone di sorveglianza e le intense vibrazioni durante il lancio di un missile.L'ampia gamma dinamica consente di testare efficacemente tutti i possibili scenari di vibrazione.- Sì.

Costruzione robusta e affidabile- Sì.

Data la natura critica delle applicazioni di difesa, la macchina di prova delle vibrazioni è costruita con una costruzione robusta e affidabile.La piattaforma di prova e gli altri componenti meccanici sono realizzati in materiali di alta resistenza come alluminio o acciaio per resistere alle forti forze generate durante la prova di vibrazioneI componenti elettrici e idraulici, comprese la fonte di alimentazione e il regolatore, sono progettati per funzionare in modo continuo in condizioni di stress elevati senza degrado.La macchina è inoltre dotata di dispositivi di sicurezza avanzati per proteggere il campione di prova e gli operatoriQuesta robusta costruzione garantisce che la macchina di prova delle vibrazioni possa eseguire migliaia di prove nel corso della sua vita senza manutenzione significativa.ridurre i tempi di inattività e aumentare l'efficienza del processo di prova.- Sì.

Forza sinusoidale/casuale/d'urto	2,200 kgf/2.000 kgf/4.400 kgf	Massa dell'armatura	25 kg
Intervallo di frequenza	Da 5 a 3.000 Hz	Dimensioni degli inserti (standard)	M10
Max. /Disposizione continua p-p	76 mm/63 mm	Attachment di carico: punti (norma)	21
Velocità massima	2.0 m/s	Asse di spinta naturale-frequenza	3 Hz
Max. seno/accelerazione casuale	88/60 g	Max. Supporto di carico verticale	400 kg
Diametro dell'armatura	340 mm	Campo di sbandamento @ 152 mm sopra il tavolo	≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale	2,700 Hz (nom.) ± 5%	Dimensione LxWxH	1,160 mm x 880 mm x 1,050 mm
Momento di ribaltamento ammissibile dell'armatura	500 Nm	Peso (non incrustato)	1700 kg

5Applicazioni della macchina di prova delle vibrazioni in elettronica e componenti elettrici della difesa- Sì.

Prova di componenti avionici- Sì.

I componenti aeronautici degli aeromobili militari sono sottoposti a un'ampia gamma di vibrazioni durante il volo.sistemi di navigazioneI costruttori possono garantire la loro affidabilità sottoponendo questi componenti a vibrazioni che imitano le condizioni di volo.un computer di controllo del volo deve funzionare perfettamente anche quando l'aeromobile sta vivendo turbolenze o durante manovre ad alta GLa macchina di prova delle vibrazioni può simulare con precisione queste vibrazioni, consentendo ai produttori di identificare e risolvere eventuali problemi.- Sì.

Valutazione dell'elettronica missilistica- Sì.

L'elettronica dei missili, compresi i sistemi di guida, i meccanismi di fusione delle testate e i collegamenti di comunicazione, vengono testati utilizzando macchine di prova delle vibrazioni.Le vibrazioni durante il lancio e il volo dei missili sono estremamente complesse.Questo contribuisce a garantire che l'elettronica del missile possa resistere all'ambiente ad elevate tensioni e funzionare come previsto.Per esempio..., il sistema di guida di un missile deve mantenere la sua precisione anche sotto le intense vibrazioni durante il lancio.La macchina di prova delle vibrazioni può fornire i profili di vibrazione necessari per testare le prestazioni di questi componenti critici.- Sì.

Assicurazione della qualità dell'elettronica di difesa terrestre- Sì.

Anche le apparecchiature elettroniche di difesa a terra, come i sistemi radar, le torri di comunicazione e le apparecchiature elettroniche dei veicoli militari, richiedono prove di vibrazione.La macchina di prova delle vibrazioni viene utilizzata per testare componenti come le antenne, armadi elettronici e unità di controllo del motore, sottoponendo questi componenti a vibrazioni simili a quelle riscontrate durante il trasporto e l'operazione su terreni accidentati,i fabbricanti possono identificare e risolvere potenziali difetti di progettazioneAd esempio, un'antenna su un sistema radar militare deve rimanere stabile e funzionale anche quando il veicolo si muove su un terreno irregolare.La macchina di prova delle vibrazioni può simulare queste vibrazioni per garantire le prestazioni dell'antenna in tali condizioni.

- Sì.

6Conclusioni- Sì.

La macchina di prova delle vibrazioni conforme a MIL-STD-202G è uno strumento essenziale nell'industria della difesa per garantire l'affidabilità e la durata dei componenti elettronici ed elettrici.Simulando con precisione le vibrazioni che questi componenti incontrano nelle applicazioni di difesa reali., consente ai produttori di valutare e migliorare i loro prodotti. Con il suo controllo delle vibrazioni di alta precisione, ampia gamma dinamica e robusta costruzione,Questa attrezzatura svolge un ruolo cruciale nello sviluppo e nella garanzia della qualità dei sistemi di difesaChe si tratti di testare componenti avionici, elettronici missilistici, o elettronici di difesa a terra,L'uso di una macchina di prova a vibrazione è un fattore chiave per mantenere gli standard di qualità richiesti nell'industria della difesa.Se il vostro progetto legato alla difesa richiede un test di vibrazione affidabile per soddisfare lo standard MIL-STD-202G,Investire in una macchina di prova delle vibrazioni di alta qualità è una decisione strategica che può migliorare notevolmente le prestazioni e l' affidabilità dei vostri prodotti di difesa.
