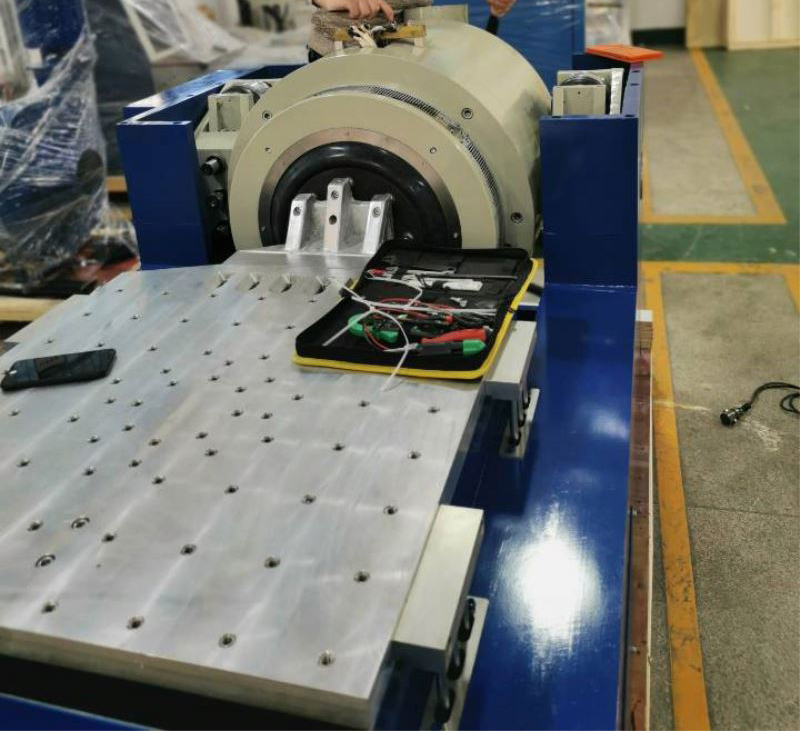

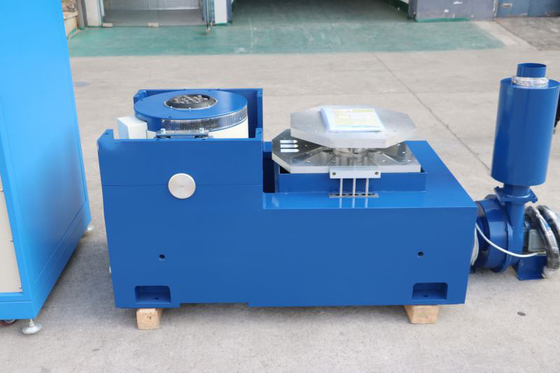

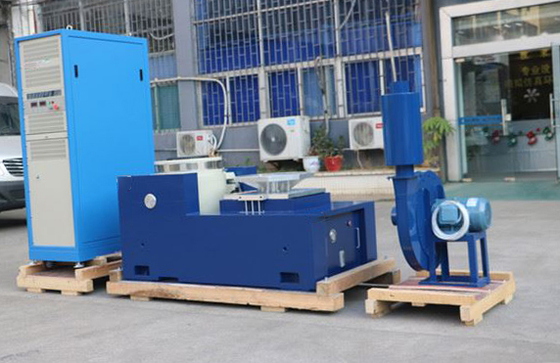

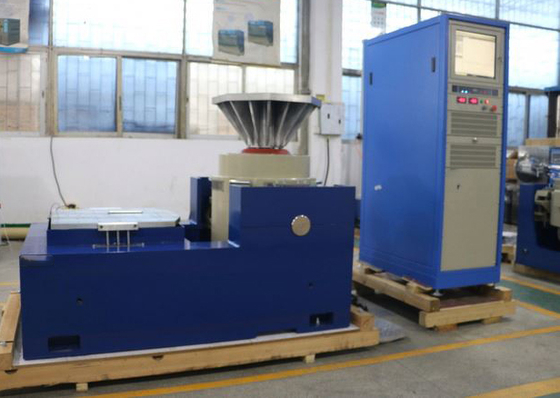

Sistema di prova vibrazioni automobilistiche da 20kN con tavola da 500x500mm

Sistema di prova delle vibrazioni delle parti automobilistiche con tabella delle vibrazioni ad alto carico utile

Il nostroSistema di prova delle vibrazioni delle parti automobilisticheè una soluzione robusta e potente progettata per la rigorosa prova di durata e affidabilità dei componenti dei veicoli.Tabella delle vibrazioni a carico utile elevato, questo sistema è progettato per ospitare parti di automobili grandi e pesanti, dalle batterie ai componenti del motore.vibrazioni e scosse multidirezionali incontrate sulla strada, la nostra attrezzatura è uno strumento indispensabile per garantire l'integrità del prodotto, accelerare i cicli di sviluppo e garantire che i vostri componenti possano resistere alle condizioni reali più esigenti.

Caratteristiche chiave

• Tabella delle vibrazioni ad alto carico utile:Progettato per supportare il peso significativo dei grandi assemblaggi automobilistici, consentendo il test rigoroso di batterie EV, propulsori, cruscotti e altro con un elevato grado di precisione.

• Agitatore elettrodinamico di precisione:Fornisce una generazione accurata, ripetibile e controllata di profili di vibrazione complessi (sinusoide, casuale, shock, ecc.),con la forza e la gamma di frequenze necessarie per soddisfare i severi standard automobilistici comeSAE J2380- eGMW 3172.

• Simulazione stradale realistica:Il software di controllo avanzato del sistema può generare profili di vibrazione ad alta fedeltà che replicano con precisione i dati stradali del mondo reale.comprese tutte le strade lisce fino ai terreni off-road accidentati.

• Acquisizione completa dei dati:Monitora e registra continuamente tutti i dati sulle vibrazioni (accelerazione, spostamento, forza, ecc.), fornendo informazioni dettagliate e dati verificabili per analisi e relazioni di conformità.

• Costruzioni robuste e durevoli:Costruito con componenti industriali e una armatura rinforzata progettata per un funzionamento continuo e un'affidabilità a lungo termine in ambienti di prova automobilistici esigenti.

• Fabbricazione personalizzabile:Il nostro team di ingegneri progetta e produce apparecchiature specifiche per l'applicazione per montare in modo sicuro diversi componenti automobilistici, ottimizzando la trasmissione delle sollecitazioni e garantendo l'integrità dei test.

Specificativi degli agitatori

• Forza nominale sinusoidale/casuale/d'urto:2,000 kgf / 2,000 kgf / 4,000 kgf

• Massa di armatura:30 kg

• Intervallo di frequenza:5-2 800 Hz

• Dimensioni degli inserti (standard):M10

• Max./Sviluppo continuo p-p:100 mm / 90 mm

• Punti di attacco del carico (norma):25

• Velocità massima:10,8 m/s

• Frequenza naturale - asse di spinta:3 Hz

• Max. Accelerazione sinusoidale/casuale:65 g / 60 g

• Supporto di carico verticale:400 kg

• Diametro di armatura:340 mm

• campo di sbandamento @152 mm sopra la tabella:≤ 1 mT (10 gauss)

• Frequenza di risonanza fondamentale:2,400 Hz ((nom) ± 5%

• Dimensioni (L x P x H):1,160 mm x 880 mm x 1,050 mm

• Momento di ribaltamento ammissibile dell'armatura:500 Nm

• Peso (non incrustato):1,700 kg

Applicazioni

• Qualificazione della batteria e del modulo per veicoli elettrici:Esame completo della durata e della sicurezza delle batterie dei veicoli elettrici sotto vibrazioni e urti stradali.

• Componenti del motore e del gruppo propulsore:Valutare le prestazioni e la longevità dei blocchi motori, delle trasmissioni e dei sistemi di scarico.

• Unità di controllo elettroniche (ECU) e sensori:Validazione dell'affidabilità dei sistemi di infotainment, dei moduli ADAS e di altri componenti elettronici vitali dei veicoli contro forti sollecitazioni dinamiche.

• Parti di telaio e sospensione:Testare la resistenza dei bracci di sospensione, dei componenti dei freni e dei sistemi di sterzo in condizioni stradali diverse.

• Conformità normativa e convalida OEM:Rispetto a rigorosi standard internazionali e specifici per gli OEM per l'affidabilità e la sicurezza dei componenti automobilistici.

• Ricerca e sviluppo:Accelerare lo sviluppo di nuove tecnologie automobilistiche comprendendo il loro comportamento in ambienti stradali realistici.

Benefici

• Sviluppo accelerato e tempi di commercializzazione:Simulando rapidamente e con precisione anni di vibrazioni stradali, è possibile ridurre significativamente il ciclo di sviluppo e portare i prodotti sul mercato più rapidamente.

• Affidabilità superiore del prodotto:Garantisce che i componenti siano abbastanza robusti da resistere alle condizioni più esigenti, portando a meno guasti sul campo e richieste di garanzia.

• Realismo di prova senza rivali:Fornisce una valutazione molto accurata e completa delle prestazioni del prodotto mediante la simulazione di vibrazioni stradali realistiche.

• Miglioramento della progettazione economicamente efficiente:Identifica i difetti all'inizio del processo di progettazione, riducendo al minimo le spese associate a modifiche in fase avanzata o richiami di prodotti.

Pronto a garantire la massima sicurezza e affidabilità delle sue parti automobilistiche?Sistema di prova delle vibrazioni delle parti automobilistiche con una tabella di vibrazioni ad alto carico utile.
