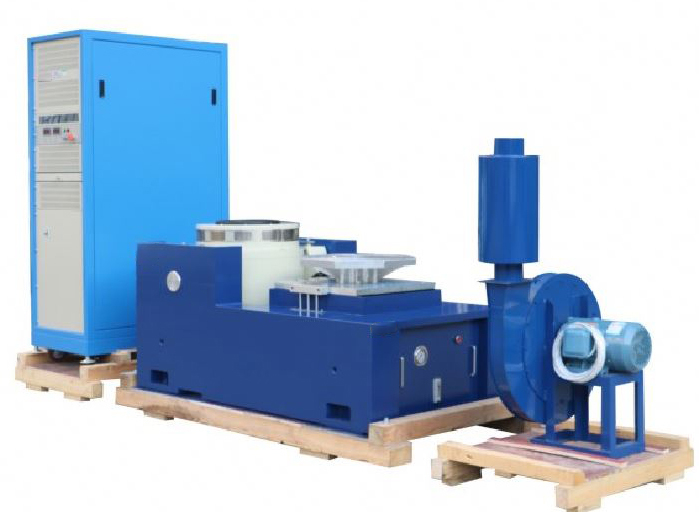

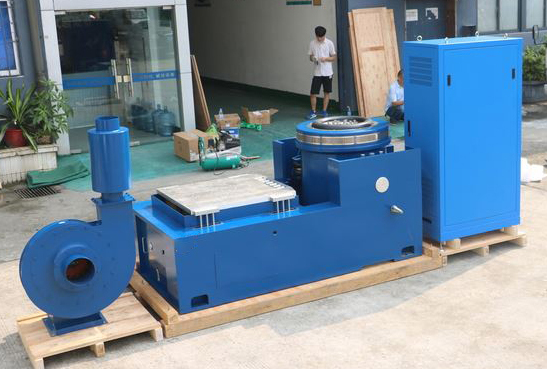

Tester di vibrazione casuale sinusoidale da 40 kN con tavolo scivoloso da 1500x1500 mm

Testatore di vibrazione sinusale e casuale con una tabella di scivolamento orizzontale per la convalida del prodotto

Il nostroTester di vibrazione sinusale e casuale con tavolo orizzontale integratoQuesto sistema all-in-one fornisce agli ingegneri la capacità di eseguire prove di vibrazione complete in tre assi:verticale (asse Z) sulla scossa, e orizzontale (assi X e Y) sul tavolo di scivolo.il nostro sistema è indispensabile per identificare i difetti di progettazione, garantendo la durata e accelerando il processo di convalida del prodotto.

Caratteristiche chiave

• Capacità di vibrazione a tre assi:Il nostro sistema consente di eseguire test in verticale, orizzontale e longitudinale su una singola macchina.Questo è fondamentale per replicare con precisione i carichi dinamici del mondo reale e le sollecitazioni incontrate sul campo.

• Test di vibrazione in doppia modalità:Il sistema è in grado di generare siasenoVibrazione per ricerche di risonanza e analisi della stanchezza e complessocasualevibrazioni per simulare ambienti operativi a banda larga reali.

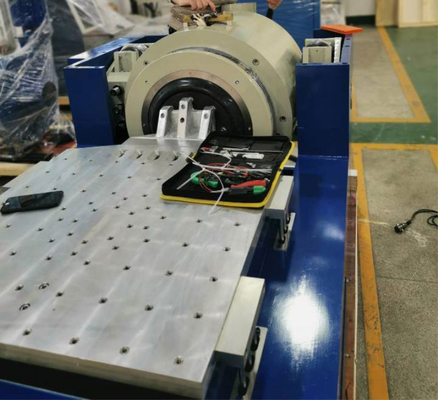

• Tavola di scivolo orizzontale integrataLa robusta tavola di scivolo fornisce una piattaforma grande e rigida per la prova orizzontale di componenti e assemblaggi.

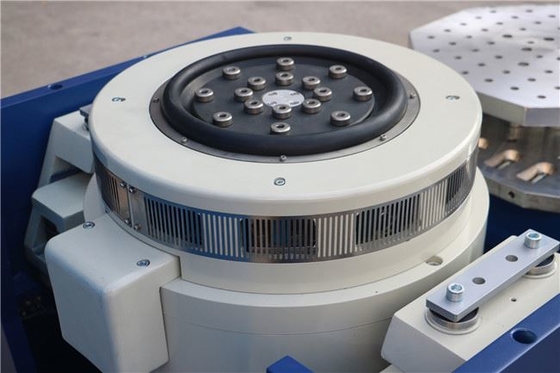

• Agitatore elettrodinamico di precisione:Il nostro agitatore utilizza una tecnologia elettrodinamica avanzata per la generazione accurata, ripetibile e controllata di tutte le forme d'onda di vibrazione.

• Acquisizione completa dei dati:Il sistema monitora e registra continuamente tutti i dati sulle vibrazioni (accelerazione, spostamento, densità spettrale di potenza (PSD), ecc.), fornendo informazioni dettagliate e dati verificabili per l'analisi.

• Fabbricazione versatile:Il tavolo orizzontale e l'armatura verticale consentono un facile e sicuro montaggio di un'ampia varietà di articoli di prova, dai piccoli componenti ai grandi gruppi.

• Interfaccia user-friendly:Il software di controllo intuitivo semplifica la programmazione dei test, il monitoraggio in tempo reale e la generazione di report, rendendolo facile da usare per ingegneri e tecnici.

Specifiche tecniche

• Forza nominale sinusoidale/casuale/d'urto:4,000 kgf / 4000 kgf / 8000 kgf

• Massa di armatura:35 kg

• Intervallo di frequenza:5 ‰ 3000 Hz

• Dimensioni degli inserti (standard):M10

• Max./Sviluppo continuo p-p:100 mm / 90 mm

• Punti di attacco del carico (norma):17

• Velocità massima:10,8 m/s

• Frequenza naturale - asse di spinta:3 Hz

• Max. Accelerazione sinusoidale/casuale:100 g / 60 g

• Supporto di carico verticale:500 kg

• Diametro di armatura:440 mm

• campo di sbandamento @152 mm sopra la tabella:≤ 1 mT (10 gauss)

• Frequenza di risonanza fondamentale:2,500 Hz ((nom.) ± 5%

• Dimensioni (L x P x H):1, 270 mm x 980 mm x 1,135 mm

• Momento di ribaltamento ammissibile dell'armatura:500 Nm

• Peso (non incrustato):2500 kg
