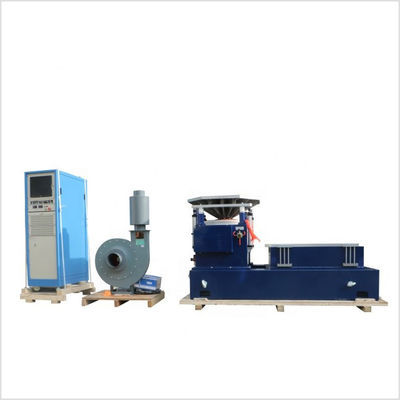

Agitatore vibratorio da 10kN a controllo di precisione con tavola da 500x500mm per test multi-asse

Agitatore vibratorio da 10kN a controllo di precisione con tavola da 500x500mm per test multi-asse

Marchio: PRECISION
Numero di modello: VTS-10
MOQ: 1
prezzo: $6000
Condizioni di pagamento: T/t
Capacità di approvvigionamento: 100/mese
Informazione dettagliata
Luogo di origine:
Cina
Certificazione:
CE ISO
Supporto personalizzato:
OEM ODM
Forza sinusoidale:
10kn
Forza casuale:
10kn
Forza d'urto:
20kn
Gamma di frequenza:
1-3000Hz
Spostamento:
51mm
Velocità:
2.0
Dimensione del tavolo:
500x500mm
Imballaggi particolari:
Packaging di esportazione standard
Capacità di alimentazione:
100/mese
Evidenziare:

Agitatore vibratorio con forza da 10kN

,

Agitatore vibratorio con tavola da 500x500mm

,

Agitatore vibratorio a controllo di precisione

Descrizione di prodotto

Agitatore vibratorio da 10kN a controllo di precisione con tavola verticale e orizzontale da 500x500mm



Il nostro Agitatore vibratorio da 10kN a controllo di precisione è un sistema versatile e altamente accurato progettato per la rigorosa validazione di componenti di piccole e medie dimensioni. Erogando una forza controllata di 10 kN (1.000 kgf) e dotato di una pratica piattaforma di test da 500 mm x 500 mm per applicazioni sia verticali che orizzontali, questo sistema è la scelta ideale per i laboratori che necessitano di test multi-asse ad alta fedeltà all'interno di un ingombro compatto. È lo strumento perfetto per la ricerca e sviluppo, il controllo qualità e i test di conformità nei settori dell'elettronica, dell'automotive e dei dispositivi medici.



Caratteristiche principali



  • Uscita di forza di precisione da 10 kN: Fornisce una forza stabile e controllata adatta per testare accuratamente componenti e prototipi sensibili, garantendo un'elevata fedeltà dei dati, fondamentale per un'analisi dettagliata.

  • Piattaforma compatta da 500 mm x 500 mm: Le dimensioni ottimizzate dell'armatura (per i test verticali) e la tavola scorrevole orizzontale integrata (per i test sugli assi X e Y) ospitano in modo efficiente la maggior parte dei componenti e dei sottoassiemi di piccole e medie dimensioni.

  • Capacità di vibrazione a tre assi: Questo sistema integrato consente test completi in verticale (asse Z) sull'agitatore e in orizzontale (assi X e Y) sulla tavola scorrevole. Ciò è essenziale per replicare i carichi dinamici multidirezionali complessi dell'uso nel mondo reale.

  • Controllo elettrodinamico di precisione: Il nostro agitatore ad alte prestazioni fornisce una generazione accurata, ripetibile e controllata di tutti i profili di vibrazione complessi (sinusoidale, casuale, urto, ecc.), garantendo che i risultati dei test siano affidabili e verificabili.

  • Tavola scorrevole orizzontale altamente stabile: La tavola scorrevole a film d'olio integrata è costruita per un'elevata stabilità e rigidità, gestendo efficacemente i momenti di ribaltamento e mantenendo un movimento preciso sugli assi orizzontali.

  • Sistema di controllo intuitivo: Dispone di un software intuitivo che semplifica la programmazione, l'esecuzione e la rendicontazione dei dati dei test, rendendo i test avanzati accessibili a tutti i tecnici.

  • Funzionamento silenzioso e adatto al laboratorio: Progettato per l'integrazione nei laboratori di ricerca e sviluppo, il sistema funziona in modo efficiente mantenendo un profilo di rumore inferiore rispetto ai sistemi più grandi e con maggiore forza.



Applicazioni



  • Elettronica e semiconduttori: Test di durata e affaticamento di schede a circuito stampato (PCB), connettori, sensori e pacchetti IC.

  • Automotive: Validazione multi-asse di piccole ECU, sensori automobilistici, gruppi ottici e componenti interni.

  • Dispositivi medici: Test di affidabilità di componenti elettronici e meccanici sensibili utilizzati in apparecchiature mediche salvavita.

  • Componenti aerospaziali: Qualificazione di piccole unità avioniche e trasduttori per carichi dinamici multi-asse.

  • Ricerca e sviluppo: Analisi dettagliata della dinamica strutturale e ricerche di risonanza su componenti prototipo.



Vantaggi



  • Elevata fedeltà dei dati: Il controllo di precisione garantisce la massima accuratezza e ripetibilità, fondamentali per la ricerca e sviluppo avanzata e l'analisi dei guasti.

  • Efficienza in termini di spazio e costi: Fornisce un'essenziale capacità di test multi-asse in un ingombro compatto, offrendo un valore eccezionale e massimizzando lo spazio di laboratorio.

  • Validazione della durata superiore: Mette rigorosamente alla prova i componenti sotto carichi dinamici multi-asse realistici, portando a un minor numero di guasti sul campo e a una maggiore affidabilità del prodotto.

  • Versatilità per diversi settori: Una piattaforma flessibile che soddisfa le esigenze di ricerca e sviluppo, controllo qualità e test di conformità in diversi settori high-tech.

Specifiche



Forza nominale sinusoidale/casuale/urto 1.100 kgf/1.100 kgf/2.200 kgf Massa dell'armatura 11 kg
Gamma di frequenza 5-3.000 Hz Dimensioni inserti (standard) M8
Spostamento massimo/continuo p-p 51 mm/ 51 mm Punti di attacco del carico (standard) 17
Velocità massima 2,0 m/s Frequenza naturale - Asse di spinta <3Hz
Accelerazione massima sinusoidale/casuale 100/60 g Supporto carico verticale Mac 300 kg
Diametro dell'armatura 235 mm Campo disperso a 152 mm sopra la tavola ≤1mT (10 gauss)
Frequenza di risonanza fondamentale 2.500 Hz (nom.) ± 5% Dimensioni LxPxH 940 mmx715 mmx780 mm
Momento di ribaltamento dell'armatura ammissibile 300 Nm Peso (senza imballaggio) 1.000 kg

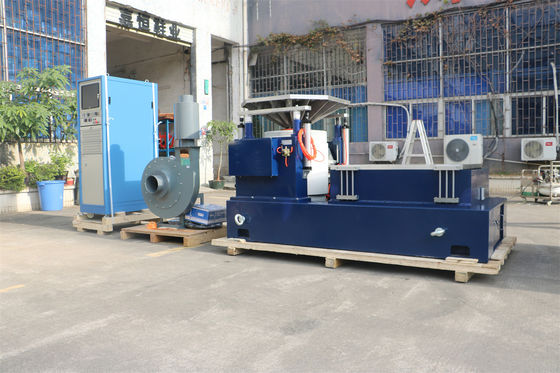

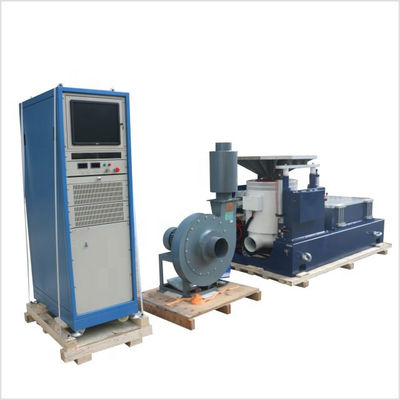

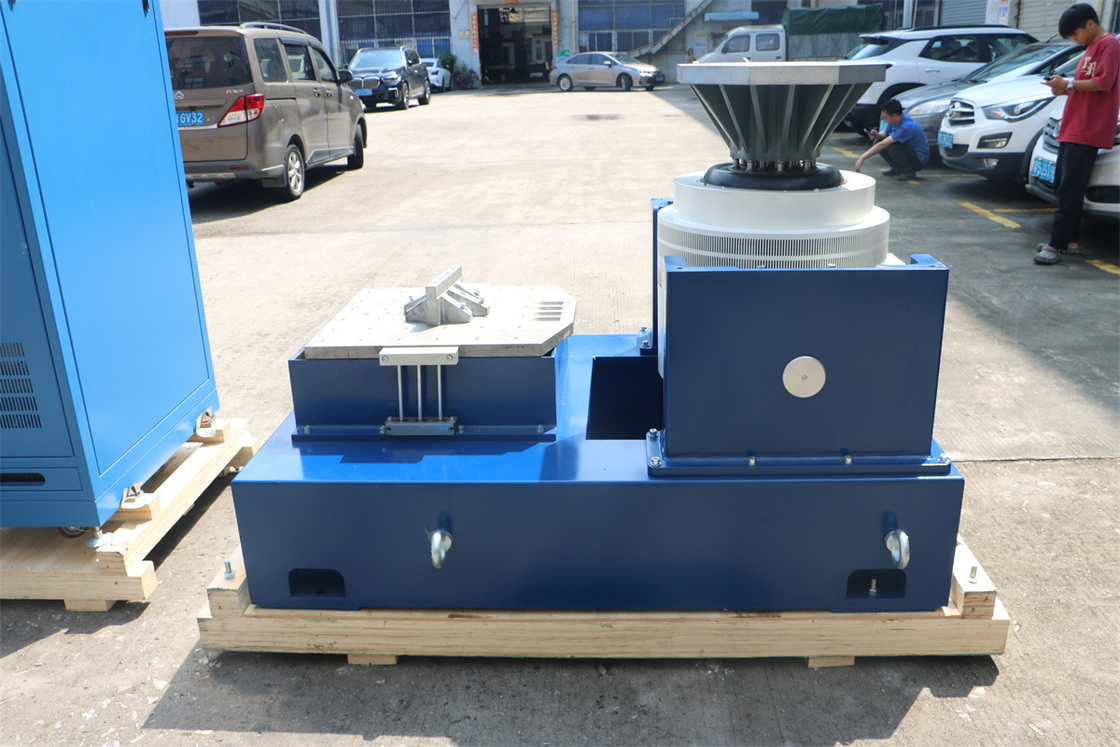

Agitatore vibratorio da 10kN a controllo di precisione con tavola da 500x500mm per test multi-asse 0Agitatore vibratorio da 10kN a controllo di precisione con tavola da 500x500mm per test multi-asse 1



Pronto per acquisire un sistema di test multi-asse potente, preciso e compatto? Contatta oggi stesso i nostri esperti per discutere le tue esigenze per l'Agitatore vibratorio da 10kN a controllo di precisione con tavola verticale e orizzontale da 500x500mm
