Sistemi di prova elettrodinamici di vibrazione
Created with Pixso.

Macchina scuotitore elettrodinamico da 10kN con tavola scorrevole orizzontale da 800x800mm per test di vibrazione a tre assi

Macchina scuotitore elettrodinamico da 10kN con tavola scorrevole orizzontale da 800x800mm per test di vibrazione a tre assi

Marchio: PRECISION
Numero di modello: VTS-10
MOQ: 1
prezzo: $6000
Condizioni di pagamento: T/t
Capacità di approvvigionamento: 100/mese
Informazione dettagliata
Luogo di origine:
Cina
Certificazione:
CE ISO
Supporto personalizzato:
OEM ODM
Forza sinusoidale:
10kn
Forza casuale:
10kn
Forza d'urto:
20kn
Gamma di frequenza:
1-3000Hz
Spostamento:
51mm
Velocità:
2.0
Dimensione del tavolo:
800x800mm
Imballaggi particolari:
Packaging di esportazione standard
Capacità di alimentazione:
100/mese
Evidenziare:

Macchina scuotitore elettrodinamico con tavola scorrevole orizzontale da 800x800mm

,

Sistema di test di vibrazione con capacità di vibrazione a tre assi

,

Tester di vibrazione elettrodinamico con controllo elettrodinamico

Descrizione di prodotto

10 kN Electrodynamic Shaker Machine con 800x800mm Horizontal Slip Table



Il nostroMacchina per agitare elettrodinamica da 10 kNè un sistema versatile ed economico, progettato per test precisi e multiasse di componenti e assemblaggi di medie dimensioni.10 kN (1000 kgf)Il Consiglio ha adottato una risoluzione sulla800 mm x 800 mm Tavolo a scivolo orizzontale, questa unità integrata fornisce ampio spazio e la potenza necessaria per una rigorosa convalida del prodotto attraverso gli assi orizzontali (X e Y), completata da prove verticali (asse Z) sulla agitatrice.È lo strumento ideale per i laboratori che cercano una combinazione di precisione, versatilità ed efficienza.



Caratteristiche chiave



  • Precisione 10 kN Forza di uscita:Fornisce una forza stabile e accurata, adatta a rigorosi test di durata e stanchezza di componenti e prototipi sensibili, garantendo un'elevata fedeltà dei dati.

  • Grandi 800 mm x 800 mm Tavolo orizzontale scivolo:L'ampia piattaforma accoglie in modo efficiente una vasta gamma di componenti, sottoinsiemi e prodotti confezionati, massimizzando il throughput e la flessibilità dei test.

  • Capacità di vibrazione a tre assi:Questo sistema integrato consente di effettuare prove complete nella verticale (asse Z) dell'agitatore e nell'orizzontale critica (assi X e Y) della tavola di scivolo.Questo è essenziale per replicare il complesso, carichi dinamici multidirezionali di utilizzo reale.

  • Controllo elettrodinamico:Il nostro agitatore ad alte prestazioni utilizza una tecnologia elettrodinamica avanzata per fornire una generazione accurata, ripetibile e controllata di tutti i profili di vibrazione complessi (sine, casuale, shock, ecc.).

  • Tavola di scivolo orizzontale altamente stabile:La tavola di scivolamento a pellicola d'olio è costruita per una elevata stabilità e rigidità, gestendo efficacemente i momenti di ribaltamento e mantenendo un movimento preciso e a bassa distorsione attraverso gli assi orizzontali.

  • Sistema di controllo facile da usare:Dispone di un software intuitivo che semplifica la programmazione dei test, l'esecuzione e la segnalazione dei dati, rendendo i test avanzati a più assi accessibili a tutti i tecnici.

  • Fabbricazione versatile:La grande piattaforma semplifica il montaggio di vari articoli di prova, dai singoli componenti ai cartoni di medie dimensioni.



Applicazioni



  • Automotive:Test di durata su più assi di unità di controllo elettroniche (ECU), sensori, componenti interni e moduli di batterie più piccoli.

  • Test di imballaggio:Validazione rigorosa dei prodotti confezionati contro sollecitazioni di transito multidirezionale, particolarmente rilevanti per la simulazione di ambienti di trasporto marittimo.

  • Elettronica e telecomunicazioni:Validazione dei dispositivi di rete, degli involucri elettronici e degli assemblaggi di circuiti stampati (PCB) più grandi.

  • Componenti aerospaziali:Qualificazione di piccole unità avioniche, trasduttori e sottoinsiemi strutturali per carichi dinamici a più assi.

  • Ricerca e sviluppo:Analisi dettagliata della dinamica strutturale, ricerche di risonanza e test di stanchezza sui componenti prototipo.



Benefici



  • Maggiore versatilità:La combinazione di un'ampia area orizzontale e di una capacità a tre assi ne fa una soluzione unica ed economica per diverse esigenze di prova.

  • Validazione della durata superiore:Testare rigorosamente i componenti sotto carichi dinamici realistici su più assi, riducendo i guasti di campo e aumentando l'affidabilità del prodotto.

  • Alta fedeltà dei dati:Il controllo di precisione garantisce la massima precisione e ripetibilità, fondamentali per la ricerca e lo sviluppo avanzati e la garanzia della qualità.

  • Aumento della portata:La dimensione del tavolo 800x800mm consente di testare contemporaneamente più elementi, massimizzando l'efficienza del laboratorio.

Specificità



Forza sinusoidale/casuale/d'urto 1,100 kgf/1,100 kgf/2.200 kgf Massa dell'armatura 11 kg
Intervallo di frequenza Da 5 a 3.000 Hz Dimensioni degli inserti (standard) M8
Max./Sviluppo continuo p-p 51 mm/ 51 mm Punti di attacco del carico (norma) 17
Velocità massima 2.0 m/s Asse di spinta naturale-frequenza 3 Hz
Max.Sine/Accelerazione casuale 100/60 g Mac Supporto di carico verticale 300 kg
Diametro dell'armatura 235 mm Campo di sbandamento @ 152 mm sopra il tavolo ≤ 1 mT (10 gauss)
Frequenza di risonanza fondamentale 2,500 Hz (nom.) ± 5% Dimensione LxWxH 940 mmx715 mmx780 mm
Momento di ribaltamento ammissibile dell'armatura 300 Nm Peso (non incrustato) 1.000 kg

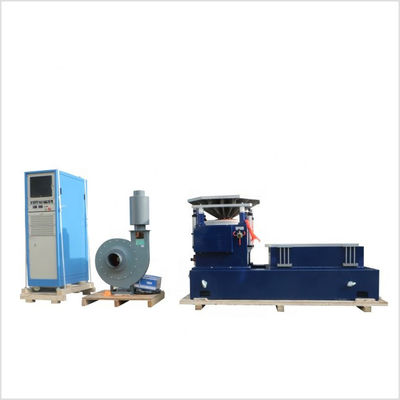

Macchina scuotitore elettrodinamico da 10kN con tavola scorrevole orizzontale da 800x800mm per test di vibrazione a tre assi 0

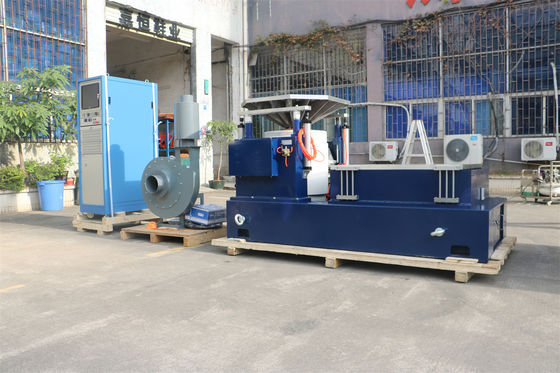

Macchina scuotitore elettrodinamico da 10kN con tavola scorrevole orizzontale da 800x800mm per test di vibrazione a tre assi 1



Pronti ad acquisire un sistema di prova multiasse potente, preciso e altamente versatile?10 kN Electrodynamic Shaker Machine con 800x800mm Horizontal Slip Table.
